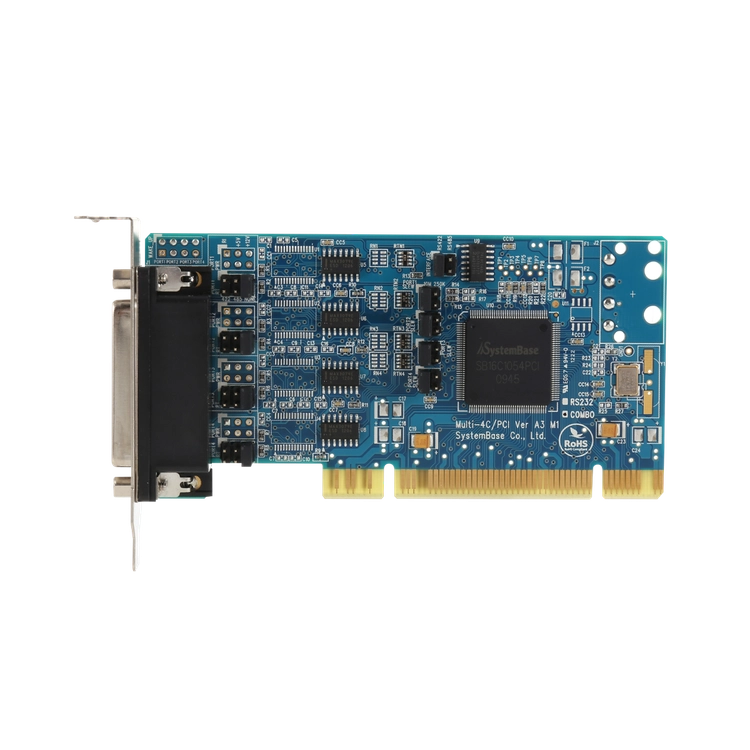

Multi-4C/LPCI는 시스템베이스 가 개발한 강력한 반도체인 SB16C1052PCI를 장착한 시리얼 통신 카드 입니다. SB16C1052PCI 반도체는 PCI 버스 전용 UART로 세계 최대 크기의 256-바이트 사이즈를 가진 송수신 FIFO를 가졌으며, 통신 속도 921.6Kbps에서도 오버런을 발생시키지 않는 성능을 보유하고 있습니다. 또한 시리얼 통신에 필요한 다양하고 부가적인 기능들을 내장하고 있어 추가적인 부품이 필요하지 않아 적은 수의 부품으로 회로를 구성할 수 있어 신뢰성이 높습니다. Multi-4C/LPCI는 RS232와 RS422/RS485(Combo)를 통신 인터페이스를 지원하는 2가지 모델이 있으며, 사무 자동화, 공장 자동화용 등 다양한 부문에서 사용됩니다.
Multi-4C/LPCI는RS422/RS485 통신을 위한 오토 토글링 기능을 제공 합니다. 이 기능은 RS422의 멀티드롭 망이 구성되거나 RS485 망에서 출력 신호끼리 충돌 나는 것을 막아주는 역할을 합니다. 이 기능이 하드웨어 또는 소프트웨어적으로 제공되기 때문에 간단하게 셋업 화면에서 세팅만 해주면 되는 편리한 기능 입니다.
Multi-4C/LPCI은 RS422/RS485 인터페이스 통신 시, 슬루 레이트 제한 기능을 가지고 있다. 슬루 레이트 제한 기능이란 데이터 통신 시에 전자파 방출을 억제해 주는 기능 입니다. 데이터 통신 시에 발생되는 잡음에 의하여 의료기기 등에서 장치가 오동작을 하는 경우가 발생하거 핀 배치도나 통신 데이터가 잘못 전달되는 경우가 있습니다. 이러한 잡음이 발생하지 않도록 하여 주는 기능이 슬루 레이트 제한 기능 입니다. 하지만 이 기능이 활성화 되면 최고 통신 속도는 250Kbps로 제한 됩니다. 이런 기능은 병원, 연구실 등 전자파에 민감한 환경에서 주로 사용 됩니다.
| 사양 | PCI Local Bus Specification Rev 2.3 |
| 인터페이스 | Combo(RS422/RS485) |
| 통신 포트 수 | 4 |
| 최고 통신 속도 | 최고 921.6 Kbps |

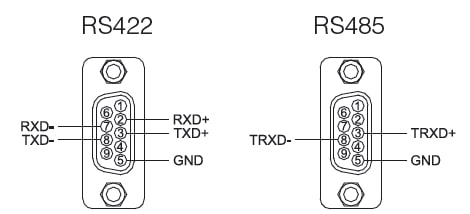

| 신호선 | RS422 : TXD+, TXD-, RXD+, RXD- RS485 : TRXD+, TRXD- |
| 데이터비트 | 5, 6, 7, 8 |
| 스탑비트 | 1, 2 |
| 패리티 | None, Even, Odd |
| 보호 기능 | ±15KV 충격 전기신호로부터 자체 보호 |
| 통신 신호 충돌 방지 | 소프트웨어에 의한 오토 토글링 제어 |
| PCI 버스 컨트롤러 | SB16C1054PCI |
| 보드 커넥터 | DB44 Female |

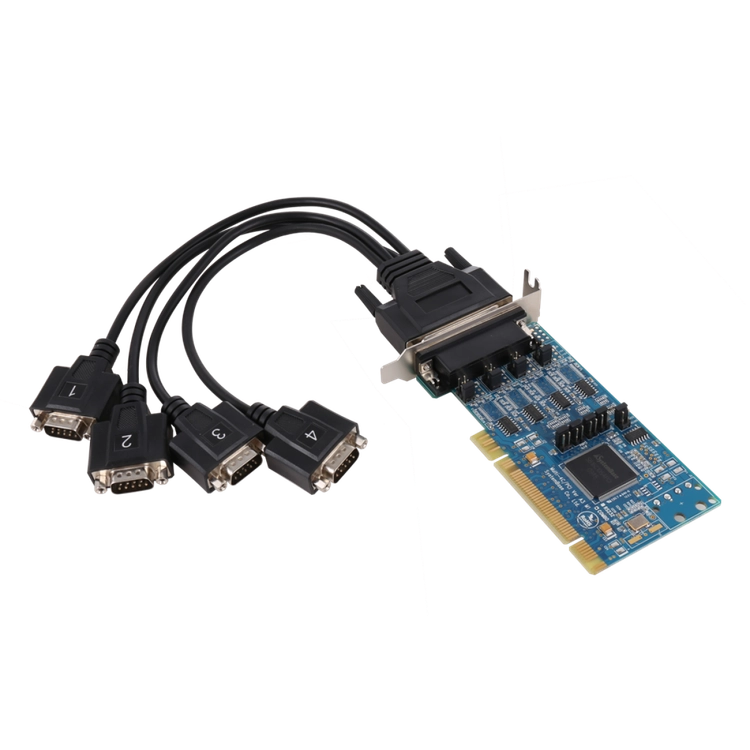

| 케이블 커넥터 | DB44 to DB9 팬아웃 케이블, DB9 Male |
| 케이블 길이 | 320mm |
| 운영체제 | Windows 7 이상 Windows Server 2008 이상 리눅스(지원 커널 자료실 매뉴얼 참조) |
| 유틸리티 | Testview |
| 동작 온도 | 0 ~ 50 ℃ |
| 보관 온도 | -20 ~ 80 ℃ |
| 습도 | 5~95% 비 응축 |
| 인증 | KC |
