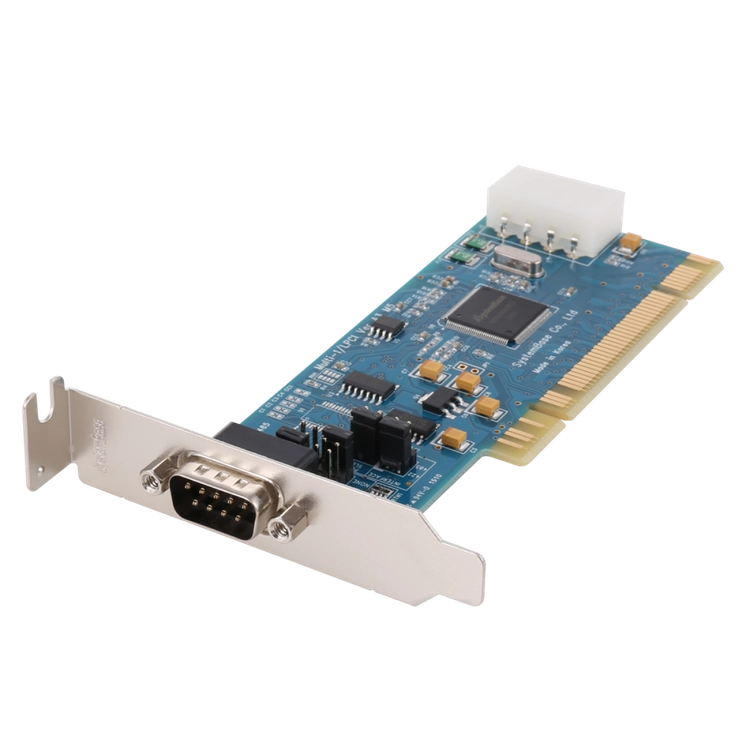

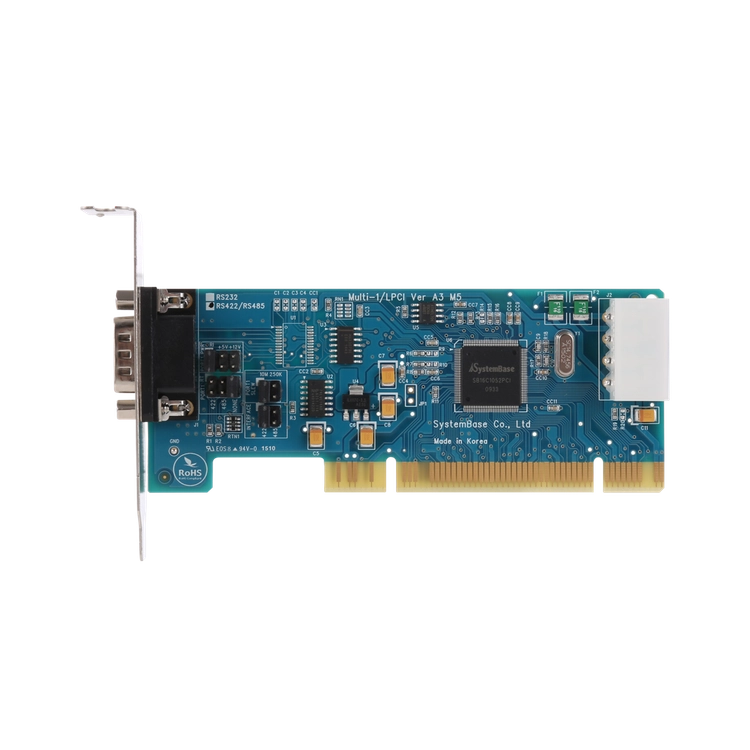

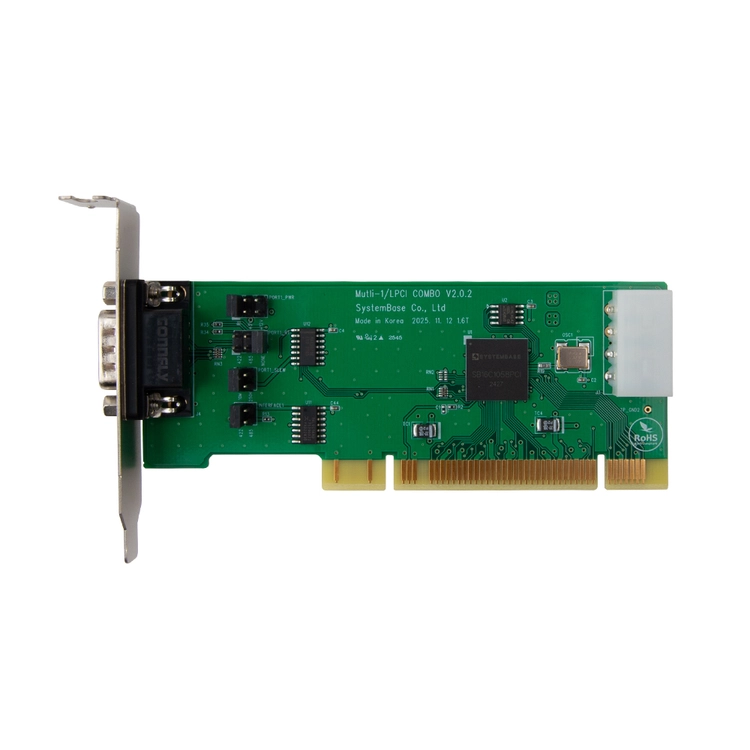

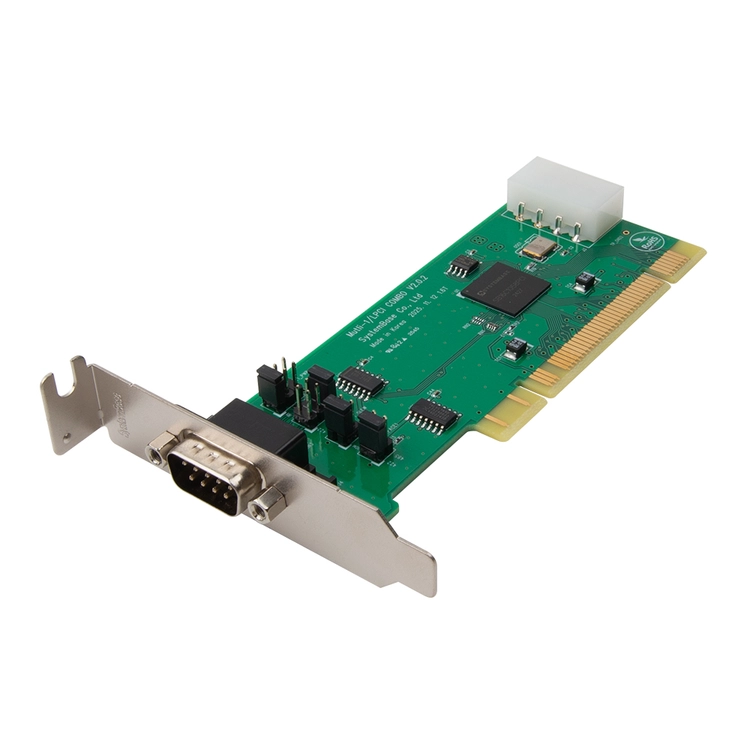

Multi-1/LPCI는 시스템베이스가 개발한 강력한 반도체인 SB16C1052PCI를 장착한 시리얼 통신 카드입니다. SB16C1052PCI 반도체는 PCI 버스 전용 UART로 세계 최대 크기의 256Byte 송수신 FIFO를 탑재하여 최고 921.6Kbps 통신 속도에서도 오버런 없이 안정적인 통신 성능을 제공합니다.
또한 시리얼 통신에 필요한 다양한 부가 기능을 내장하여 별도의 추가 회로 없이 적은 부품 수로 높은 신뢰성을 구현하였습니다. Multi-1/LPCI는 RS232 모델과 RS422/RS485(COMBO) 모델을 제공하며, 사무 자동화, 공장 자동화, 계측 및 제어 시스템 등 다양한 산업 환경에서 활용할 수 있습니다.
Multi-1/LPCI는 DB9 커넥터 9번 핀을 통해 +5V 또는 +12V 전원을 외부 장치로 공급할 수 있습니다. 점퍼 설정을 통해 RI 신호선을 대신하여 전원을 출력할 수 있으며, 바코드 리더기와 같은 장치에 별도의 전원 어댑터 없이 전원을 공급할 수 있어 설치 비용 절감과 유지보수 편의성을 제공합니다.
Multi-1/LPCI는 RS422 및 RS485 통신을 위한 Auto Toggling 기능을 제공합니다. 이 기능은 멀티드롭 환경에서 신호 충돌을 방지하며, 하드웨어 또는 소프트웨어 설정만으로 간편하게 사용할 수 있어 설치와 운용이 매우 편리합니다.
Multi-1/LPCI는 RS422/RS485 통신 시 전자파 방출을 억제하는 슬루 레이트 제한 기능을 제공합니다. 이 기능을 사용하면 의료기기, 연구 장비 등 전자파에 민감한 환경에서 발생할 수 있는 오동작을 예방할 수 있습니다. 슬루 레이트 제한 기능 활성화 시 최고 통신 속도는 250Kbps로 제한되며, 병원 및 연구실과 같은 환경에서 유용하게 활용됩니다.
| 사양 | PCI Local Bus Specification Rev 2.3 |
| 인터페이스 | RS422 / RS485 (COMBO) |
| 통신 포트 수 | 1 |
| 최고 통신 속도 | 최고 921.6 Kbps |

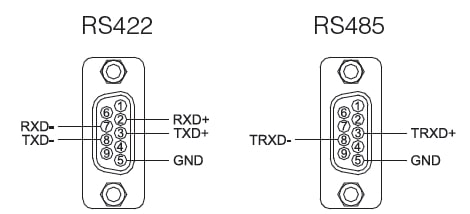

| 신호선 | RS422 : TXD+, TXD-, RXD+, RXD- RS485 : TRXD+, TRXD- |
| 데이터 비트 | 5, 6, 7, 8 |
| 스탑 비트 | 1, 2 |
| 패리티 | None, Even, Odd |
| 보호 기능 | ±15KV 충격 전기신호로부터 자체 보호 |
| 통신 신호 충돌 방지 | 하드웨어 또는 소프트웨어에 의한 오토 토글링 제어 |
| PCI 버스 컨트롤러 | SB16C1052PCI |
| 보드 커넥터 | DB9 Male |
| 운영체제 | Windows 7 이상 Windows Server 2008 이상 Linux (지원 커널 자료실 매뉴얼 참조) |
| 유틸리티 | TestView |
| 동작 온도 | 0 ~ 50℃ |
| 보관 온도 | -20 ~ 80℃ |
| 습도 | 5~95% 비응축 |
| 인증 | KC |
