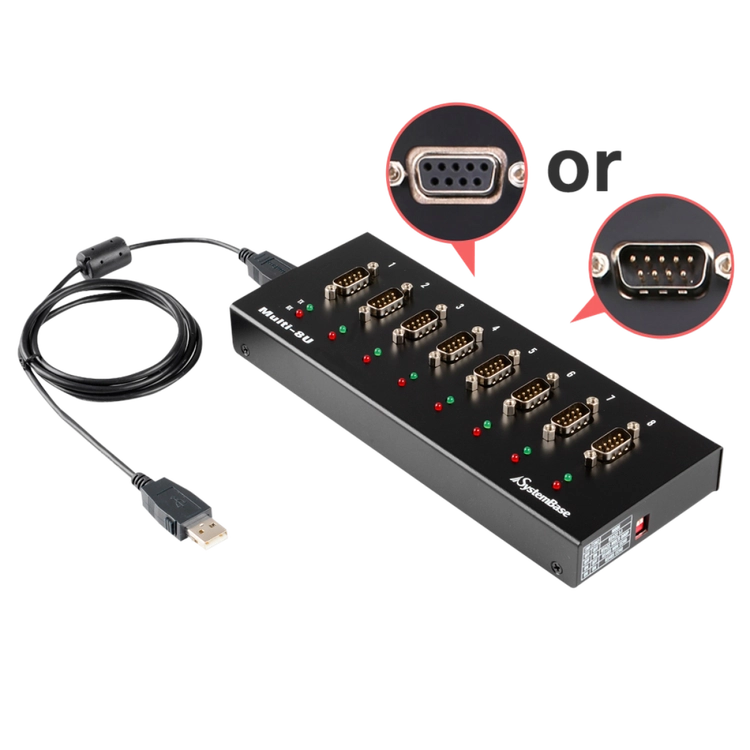

Multi-8/USB COMBO는 USB 버스를 통해 시리얼 통신 포트를 시스템에 손쉽고 빠르게 장착할 수 있게 해주는 시리얼 통신 어댑터입니다. 또한 USB Full-Speed와 시리얼 통신 속도 921.6Kbps 지원 및 ±15KV 서지 프로텍터가 장착되어 호환성과 안정성을 제공합니다.
시리얼 통신 상태를 나타내는 LED는 디버깅 용도 외에 미려한 디자인과 잘 어울려 사용자에게 더 나은 만족감을 제공합니다.
Multi-8/USB COMBO는 연구개발, 사무 자동화, 공장 자동화용 등 다양한 부문에서 사용됩니다. 뒷면의 딥 스위치 설정을 통해 RS422 Point to Point 모드와 Multi-Drop 모드를, RS485 Echo 모드와 Non-Echo 모드를 손쉽게 선택할 수 있게 해주고, 통신 선로 상황에 맞게 터미널 저항도 ON/OFF 할 수 있습니다.
Multi-8/USB COMBO는 DB9 9번 핀을 통하여 +5V를 점퍼 세팅을 통하여 RI 신호선을 대신하여 외부로 공급할 수 있습니다. 이 기능은 시스템베이스가 세계 최초로 채택한 방식으로 바코드 리더기 등에 간단히 전원을 공급할 수 있습니다. 전원 어댑터 등이 필요 없어 추가적인 비용을 줄일 수 있으며, 깔끔한 설치 환경과 유지보수에 많은 이점을 제공합니다.
Multi-8/USB COMBO는 RS422/RS485 통신을 위한 Auto Toggling 기능을 제공합니다. 이 기능은 RS422의 멀티드롭 망이 구성되거나 RS485 망에서 출력 신호끼리 충돌 나는 것을 막아주는 역할을 합니다.
이 기능이 하드웨어적으로 제공되기 때문에 인터페이스 모드 설정만 스위치로 설정해주면 자동으로 인터페이스 모드에 맞게 Auto Toggling 기능을 지원해주는 편리한 기능입니다.
Multi-8/USB COMBO는 RS422/RS485 통신 중, 전자파 방출을 억제해 주는 슬루 레이트 제한 기능을 가지고 있습니다. 그러나 이 기능이 활성화되면 최고 통신 속도는 250Kbps로 제한됩니다.
이 기능을 통해 병원, 연구실 등 전자파에 민감한 환경에 있는 장비들의 오동작을 방지 및 예방할 수 있습니다.
| 사양 | USB Specification Rev 2.0, High-Speed |
| 인터페이스 | RS422/RS485 (Combo) |
| 통신 포트 수 | 8 |
| 최고 통신 속도 | 최고 921.6Kbps |

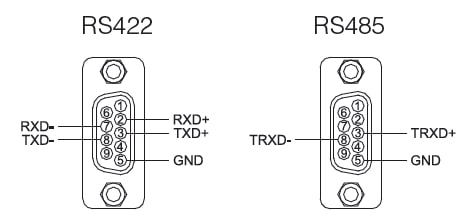

| 신호선 | RS422 : TXD+, TXD-, RXD+, RXD-, RI(+5V 가능) RS485 : TRXD+, TRXD- |
| 데이터 비트 | 7, 8 |
| 스탑 비트 | 1, 2 |
| 패리티 | None, Even, Odd |
| 케이블 길이/직경 | 1200mm / Φ4.8mm |
| 보호 기능 | ±15KV 충격 전기신호로부터 자체 보호 |
| 통신 신호 충돌 방지 | 하드웨어에 의한 Auto Toggling 제어 |
| 컨트롤러 | FT4232H |
| 보드 커넥터 | DB9 Male / Female |
| 전원 | USB Bus Power 사용 (어댑터 사용 시 5V, 외경 5.5mm, 내경 2.1mm) |
| 운영체제 | Windows 7 이상 Windows Server 2008 이상 Linux |
| 유틸리티 | TestView |
| 동작 온도 | -20 ~ 70 ℃ |
| 보관 온도 | -20 ~ 70 ℃ |
| 습도 | 5~95% 비응축 |
| 인증 | KC |

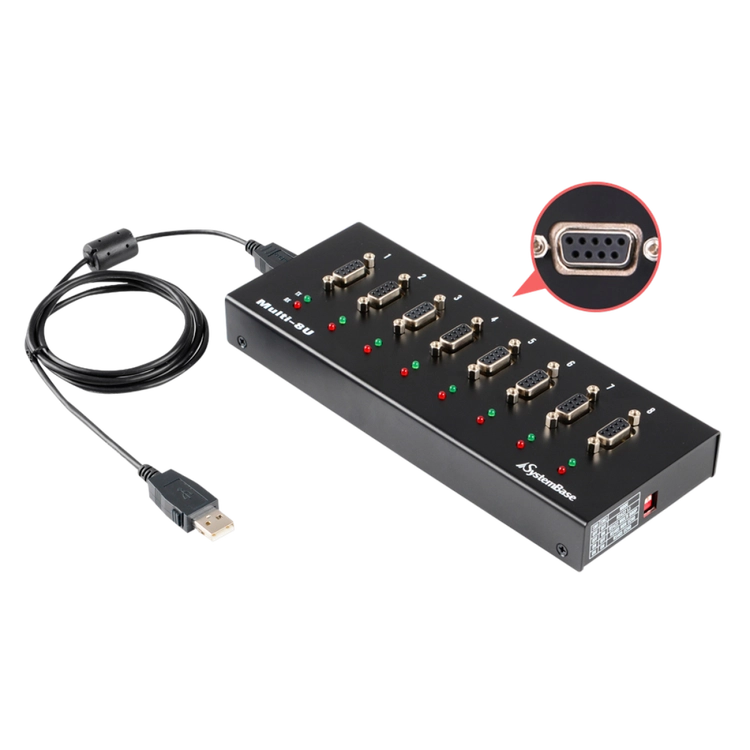

DB9 Female

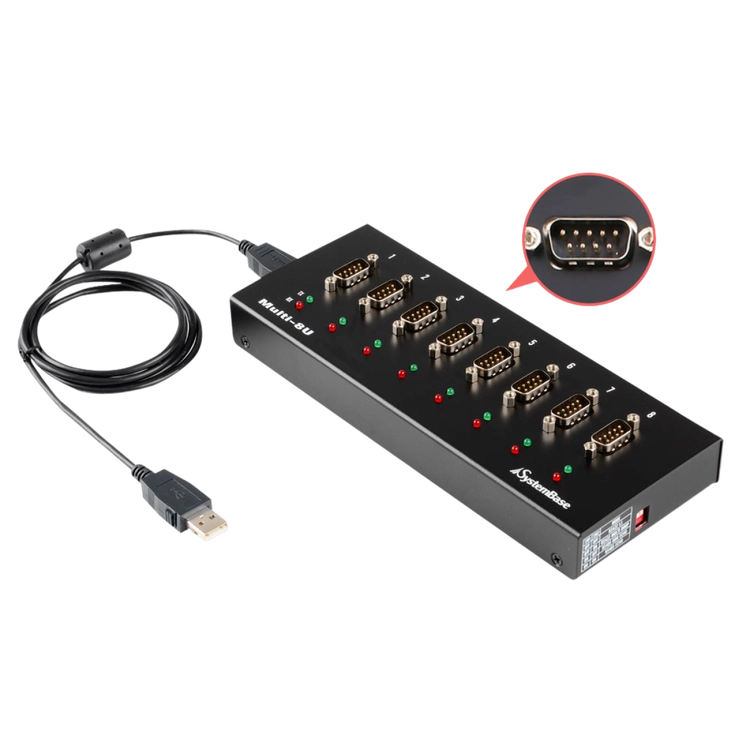

DB9 Male
