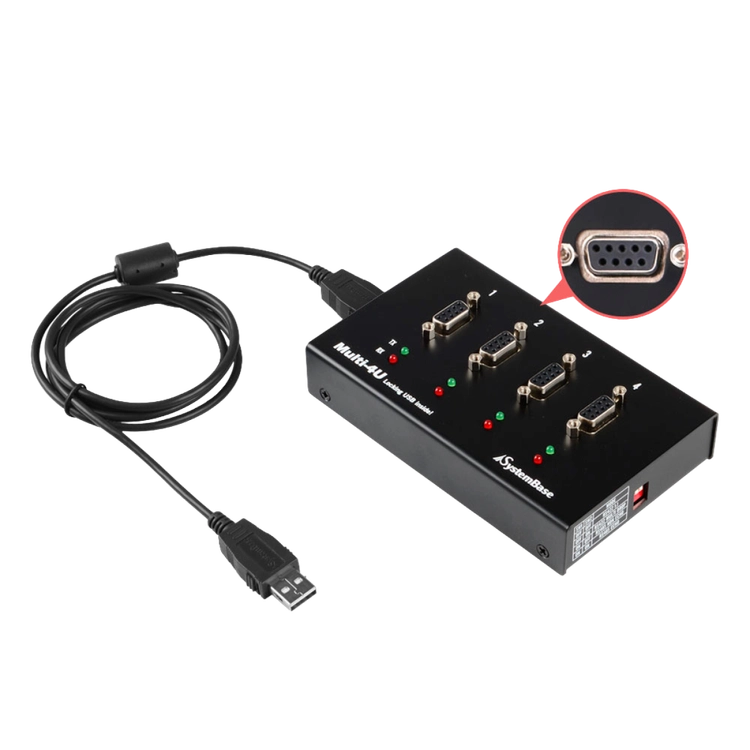

Multi-4/USB RS232 (DB9F)는 USB 버스를 통해 시리얼 통신 포트를 시스템에 손쉽고 빠르게 장착할 수 있게 해주는 시리얼 통신 어댑터입니다. 또한 USB Full-Speed와 시리얼 통신 속도 921.6Kbps 지원 및 ±15KV 서지 프로텍터가 장착되어 호환성과 안정성을 제공합니다.
시리얼 통신 상태를 나타내는 LED는 디버깅 용도 외에 미려한 디자인과 잘 어울려 사용자에게 더 나은 만족감을 제공합니다.
Multi-4/USB RS232 (DB9F)는 연구개발, 사무 자동화, 공장 자동화용 등 다양한 부문에서 사용됩니다.
Multi-4/USB RS232 (DB9F)는 DB9 9번 핀을 통하여 +5V를 점퍼 세팅을 통해 RI 신호선을 대신하여 외부로 공급할 수 있습니다.
이 기능은 시스템베이스가 세계 최초로 채택한 방식으로 바코드 리더기 등에 간단히 전원을 공급할 수 있습니다.
전원 어댑터가 필요 없어 추가 비용을 줄일 수 있으며, 보다 깔끔한 설치 환경과 유지보수의 편의성을 제공합니다.
| 사양 | USB Specification Rev 2.0, High-Speed |
| 인터페이스 | RS232 |
| 통신 포트 수 | 4 |
| 최고 통신 속도 | 최고 921.6 Kbps |
| 신호선 | TXD, RXD, GND, RTS, CTS, DTR, DSR, DCD, RI(+5V 가능) |
| 데이터 비트 | 7, 8 |
| 스탑 비트 | 1, 2 |
| 패리티 | None, Even, Odd |
| 케이블 길이/직경 | 1200mm / Φ4.8mm |
| 보호 기능 | ±15KV 충격 전기신호로부터 자체 보호 |
| 흐름 제어 | RTS/CTS, XON/XOFF |
| 컨트롤러 | FT4232H |
| 보드 커넥터 | DB9 Female |
| 전원 | USB Bus Power 사용 (어댑터 사용 시 5V, 외경 5.5mm, 내경 2.1mm) |
| 운영체제 | Windows 7 이상 Windows Server 2008 이상 Linux |
| 유틸리티 | TestView |
| 동작 온도 | -20 ~ 70℃ |
| 보관 온도 | -20 ~ 70℃ |
| 습도 | 5~95% 비응축 |
| 인증 | KC |
