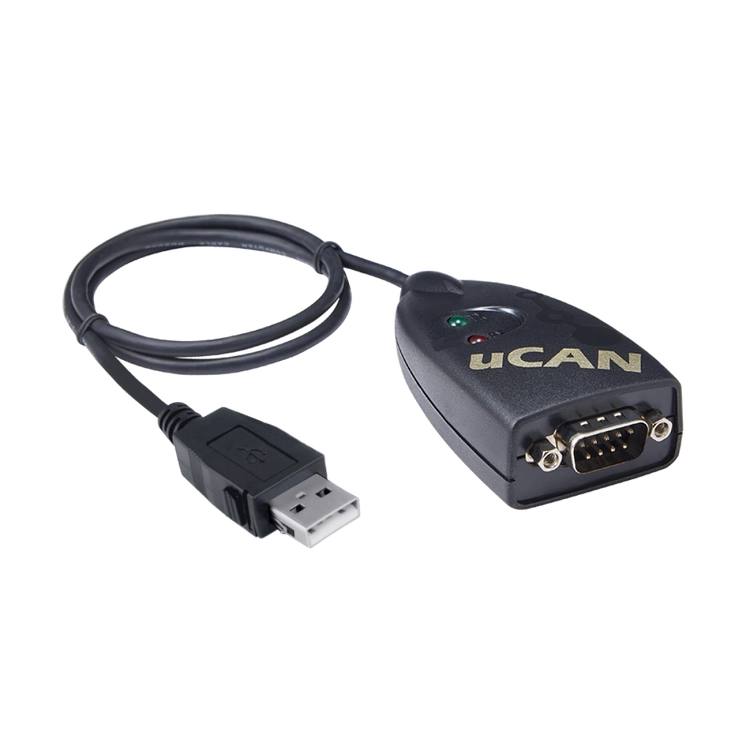

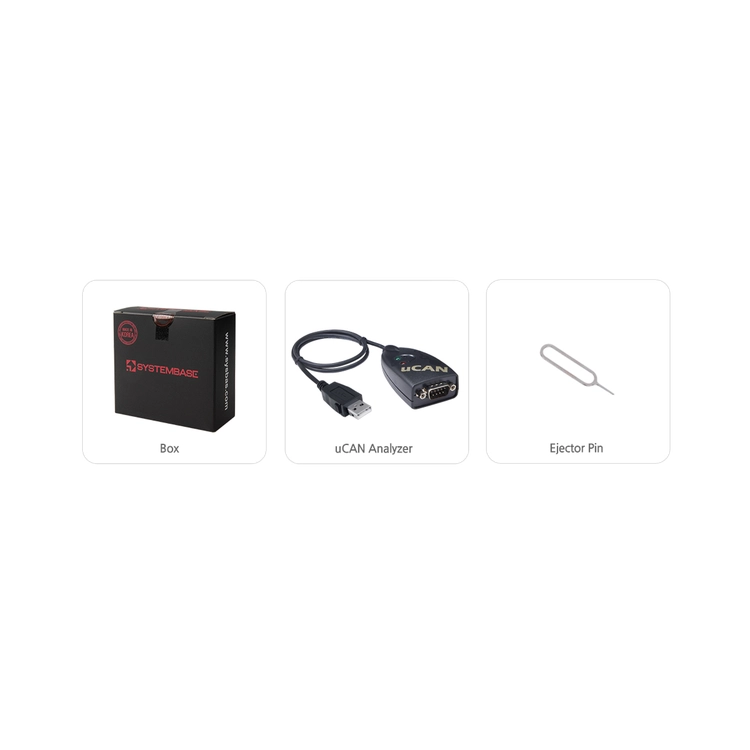

uCAN은 USB Port를 통해 CAN 버스에 연결되어 CAN Frame을 송신/수신할 수 있습니다. 사용자가 uCAN을 직접 프로그래밍할 수 있도록 DLL을 제공합니다. DLL을 이용하면 uCAN을 쉽고 편리하게 제어할 수 있습니다. 또한 CAN Frame을 편리하게 분석할 수 있는 GUI 환경의 윈도우 애플리케이션인 uCAN View를 제공하기 때문에 uCAN을 Analyzer 또는 Exerciser로 이용할 수 있습니다.
uCAN View는 필터링, 정렬 및 Error Count 표시 기능을 통해 쉽게 CAN 버스 상의 CAN Frame을 분석할 수 있습니다. 이 외에 CAN Frame 전송 기능(Exerciser)을 통해 CAN Frame을 생성하여 다른 CAN 디바이스로 전송할 수 있습니다. 또한 직관적인 Frame 형태의 UI를 갖추고 있어 CAN Frame을 분석하기 편리한 툴입니다.
Mouse, Keyboard와 같은 HID(Human Interface Device)로 인식하여 Windows XP 이상에서는 별도의 드라이버가 필요하지 않으며, PC에 연결하여 바로 사용할 수 있습니다.
Exerciser 기능은 CAN Frame을 생성하여 다른 CAN 디바이스로 보낼 수 있는 기능입니다. CAN Frame을 최대 4개까지 설정할 수 있으며, 1ms 단위로 동시에 자동 전송이 가능합니다.
또한 지정된 CAN Frame이 수신된 경우 자동으로 미리 사용자에 의하여 정의된 CAN Frame을 응답하는 기능이 있어서 Remote Frame에 대한 CAN 디바이스의 동작도 편리하게 분석할 수 있습니다.
uCAN View는 Analyzer 기능을 위해 CAN Frame을 두 가지 Display 방식으로 제공합니다.
첫 번째 방식은 캡처된 순서대로 보여지는 방식이고, 두 번째 방식은 ID별로 가장 최신에 캡처된 CAN Frame이 보여지는 방식입니다.
첫 번째 방식으로 이용할 경우 CAN Frame이 전달되는 순서를 한눈에 파악할 수 있고, 두 번째 방식으로 이용할 경우 CAN Frame ID별로 업데이트되는 내용을 한눈에 파악할 수 있습니다.
또한 필터링과 정렬 기능을 통해 캡처된 CAN Frame 중 보기 원하는 Frame을 쉽고 빠르게 찾을 수 있습니다. Filtering 기능을 통해 ID 범위(Standard 또는 Extended)를 지정하여 원하는 CAN Frame을 볼 수 있습니다.
Sorting 기능을 통해 검출된 순서별 또는 ID별로 정렬하여 CAN Frame을 볼 수 있어 앞에서 열거한 기능을 적절히 혼합하여 사용하면 원하는 Frame을 쉽게 찾을 수 있습니다.
uCAN의 TEC(Transmit Error Count), REC(Receive Error Count)와 LEC(Last Error Code)을 확인할 수 있는 기능입니다. 이를 통해 Error Count의 변화 상태를 보면 CAN 버스의 상태를 쉽게 파악할 수 있습니다. 또한 uCAN View에서 CAN Frame을 더블 클릭했을 때 CAN Frame Field를 자세히 볼 수 있는 화면인 Frame Detail View가 나옵니다.
이 화면을 통해 CAN Frame Field를 비트 단위로 볼 수 있어 비트 단위 분석이 필요한 경우 직관적으로 확인할 수 있습니다.
| 인터페이스 | USB Type A |
| 케이블 길이/직경 | 600mm / Φ3.5mm |
| 사양 | USB Specification Rev 2.0, High-Speed |
| 인터페이스 | DB9 Male |
| 통신 포트 수 | 1 |
| 최고 통신 속도 | 최고 1Mbps |
| 신호선 | CAN H(7), CAN L(2) |
| 보호 기능 | ±15KV 충격 전기신호로부터 자체 보호 |
| 유틸리티 | uCAN View |
| 운영체제 | Windows 7/8/8.1/10 (32/64bit) Windows Server 2008 이상 |
| 기능 | Filtering / Sorting / Exerciser / Response Function |
| 전원 | USB 전원 이용 |
| 크기 | 80(L) x 40(W) x 23(H) mm |
| 무게 | 50g |
| 동작 온도 | -40 ~ 85℃ |
| 보관 온도 | -40 ~ 85℃ |
| 습도 | 5~95% 비응축 |
| 인증 | CE, KC |
