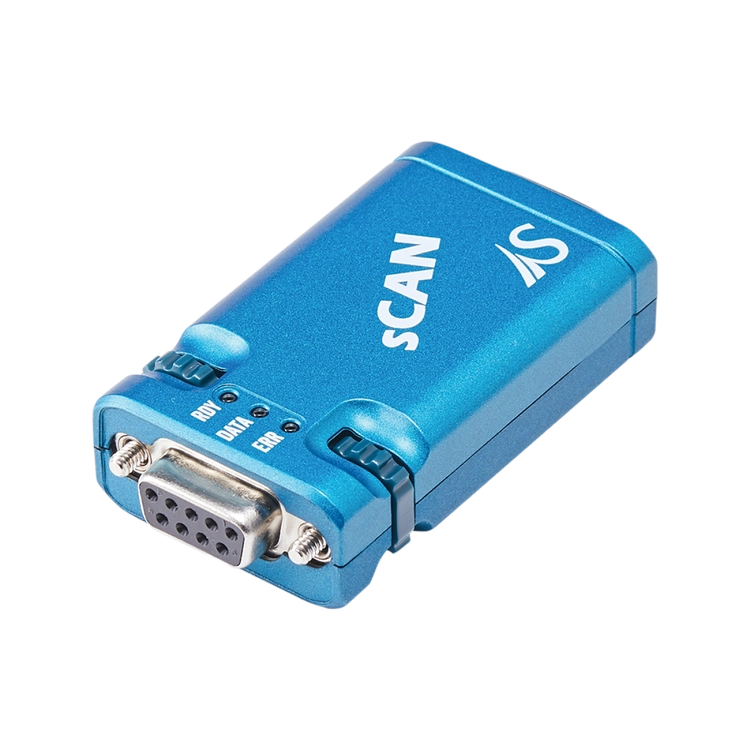

sCAN은 RS232 신호를 CAN 신호로, CAN 신호를 RS232 신호로 변환하는 컨버터입니다. 내부에 명령어 처리 프로세스가 있어서 시리얼 데이터의 명령어를 해석하여 설정을 변경하거나 CAN 신호를 송신/수신할 수 있고, CAN 송신/수신 명령어를 변경할 수 있어 기존 시스템의 변경 없이 사용할 수 있습니다. 명령어를 COM 포트 터미널을 통해 전달할 수 있지만, 좀 더 편리하게 이용할 수 있도록 CANView를 제공하고 있습니다. CANView는 통신 환경 설정, 테스트는 물론이고 펌웨어 업그레이드까지 할 수 있는 통합형 유틸리티입니다.
sCAN은 CAN Bus-off 발생 시 이를 자동적으로 복구할 수 있는 ABOR(Automatic Bus-Off Recovery) 기능을 제공하여 뛰어난 CAN 통신 신뢰성을 제공합니다.
sCAN은 하드웨어적으로 수신하고 싶은 CAN ID만 수신할 수 있습니다. 이를 Masking 기능이라 하는데 일반적으로 CAN 통신에서는 수신 CAN ID와 Mask를 조합하여 CAN 네트워크 상의 모든 CAN Frame 중 보고자 하는 CAN Frame을 하드웨어적으로 필터링하여 통신 처리 부하를 조절합니다. 이 기능은 COM 포트 터미널 또는 CANView를 통해 설정할 수 있습니다.
sCAN의 설정과 테스트를 위해서 통합형 유틸리티인 CANView가 제공됩니다. 이 프로그램을 이용하면 GUI 환경에서 간편하게 sCAN의 통신 설정을 변경할 수 있으며, 테스트와 모니터 기능을 동시에 지원하여 CAN 버스의 데이터를 모니터링하거나 데이터를 다른 장비에 전송할 수 있습니다.
CANView는 GUI 환경의 유틸리티로서 직관적인 메뉴를 통해 누구나 손쉽게 설정할 수 있습니다. 이를 통해 사용자는 sCAN을 통해 송수신되는 CAN 데이터의 모니터링 및 테스트에 활용할 수 있습니다. 또한 모니터링된 CAN 데이터를 TXT 포맷으로 저장하는 기능을 제공하여 데이터 분석에 용이하게 활용할 수 있습니다.
sCAN의 시리얼 통신 환경을 자동으로 찾아주는 기능입니다. 이 기능은 sCAN의 시리얼 통신 환경을 기억하지 못하는 경우 편리하게 이용할 수 있습니다.
| LAN Port | 1 Port 10/100Mbps RJ-45 Port |
| Network Connection | Static IP, Dynamic IP |
| Protocol | TCP, UDP, ICMP, DHCP, HTTP, IPv4 |
| 포트 수 | 4 Port Relay |
| Relay | AC/DC 겸용 Relay(NO/NC, 250VAC/30VDC 16A) |
| 릴레이 수명 | 정격 부하에서 100,000회 이상(전기적 수명) |
| Port | 4Channels (Wet Contact) |
| Mode | DI or Event Counter(1KHz) |
| Input Range | 5~24VDC(Terminal Block) |
| Port | 4Channels (Sink) |
| Mode | DO or Pulse Output(500Hz) |
| Output Current Rating | 500mA Per Channel |
| Maximum Voltage | 12~24VDC(Terminal Block) |
| ESD | ±15kV ESD(HBM) |
| Standards | KS C 9610-4-2(ESD) KS C 9610-4-4(EFT) KS C 9610-4-5(Surge): 350W |
| 전원입력(Option) | 12~48V 1A 이상 DC Input 소비전력(Power Consumption): Max. 6.0W / Operating: 2.9W / Standby: 1.0W |
| 전원커넥터 | External: Φ5.5mm, Internal: Φ2.1mm Terminal Block (VCC/GND/FG) 무극성 |
| 크기 | 170(W) x 122(L) x 40(H)mm |
| 무게 | 총 중량: 940g, 제품 중량: 580g |
| LED | RDY(Green), NC(Green), NO(Yellow) |
| MTBF | 181,019hrs |
| 3초 미만 | 시스템 설정 모드 |
| 3초 이상 | 시스템 공장 초기화 |
| 프로토콜 | VCP(COM Redirector), TCP(Server/Client), UDP, Modbus TCP, ICMP, DHCP, HTTP |
| 관리툴 | Web, RelayConfig |
| 설정 | Web, SGConfig, RelayConfig |
| O/S 지원 | Windows 7 이상 |
| 동작 온도 | -40 ~ 85℃ |
| 보관 온도 | -40 ~ 85℃ |
| 습도 | 5~90% 비응축 |
