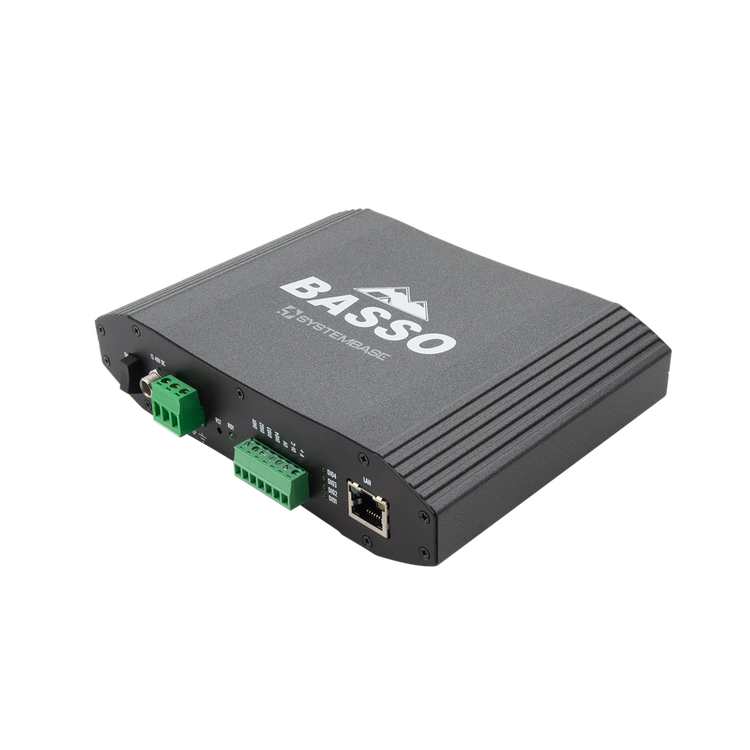

SG-3081TIL은 Ethernet(LAN) 포트를 통해 언제 어디서든 원거리에 있는 장비들을 Relay를 이용하여 전원/스위칭 제어를 할 수 있으며 Digital Input/Output Port를 이용하여 원거리에서 접점 스위치, 센서 장비의 동작 상태를 측정할 수 있는 제품입니다. 상태값 모니터링, 신호 제어, MODBUS 등 다양한 연결을 통하여 네트워크가 연결된 환경에서 주차관제, 공장 내 장치의 전원 제어, 빌딩 입출입/차단기 개폐 제어, 키오스크 전원 제어 등 다양한 IO 제품들과 호환이 가능하며 Modbus Protocol을 이용하여 외부 장치를 손쉽게 제어할 수 있습니다.
SG-3081TIL의 가장 큰 특징은 DIO 입출력 포트를 통해 릴레이를 직접 제어하거나 상태 정보를 확인할 수 있습니다. Digital Input 신호를 직접 주어 Relay 접점을 ON/OFF 할 수 있고, Digital Output 신호를 통해 Relay의 현재 ON/OFF 상태 정보를 확인할 수 있습니다.
당사의 SG-3081TIL은 네트워크(TCP/IP)를 통하여 연결된 장치의 원격 제어, 모니터링, 센서 제어 기능을 지원하기 위하여 COM Redirector 프로그램을 제공하며, 연결된 외부 장치를 별도의 프로그램 수정 없이 바로 사용할 수 있습니다.
네트워크를 통해 연결된 원격지의 장비를 SG-3081TIL을 활용하여 언제, 어디서나 손쉽게 제어할 수 있습니다.
SG-3081TIL은 불안정한 산업 현장의 특성을 고려하여 과전압, 과전류에 대한 방지책 적용과 신뢰성 높은 부품을 사용하여 우수한 신뢰성과 높은 성능을 동시에 제공합니다.
시스템베이스는 SG-3081TIL에서 사용할 수 있는 다양한 무료 유틸리티 프로그램을 제공합니다.
COM Port Redirector : 가상 시리얼 포트 프로그램으로 어디서나 손쉽게 가상 시리얼 포트를 생성하여 복잡한 설정 및 소프트웨어 변경 없이 시리얼 통신 기능을 제공
SGConfig™ : SG 제품의 네트워크 환경 및 각 시리얼 포트의 동작 환경을 설정하는 기능 제공
| LAN Port | 1 Port 10/100Mbps RJ-45 Port |
| Network Connection | Static IP, Dynamic IP |
| Protocol | TCP, UDP, ICMP, DHCP, HTTP, IPv4 |

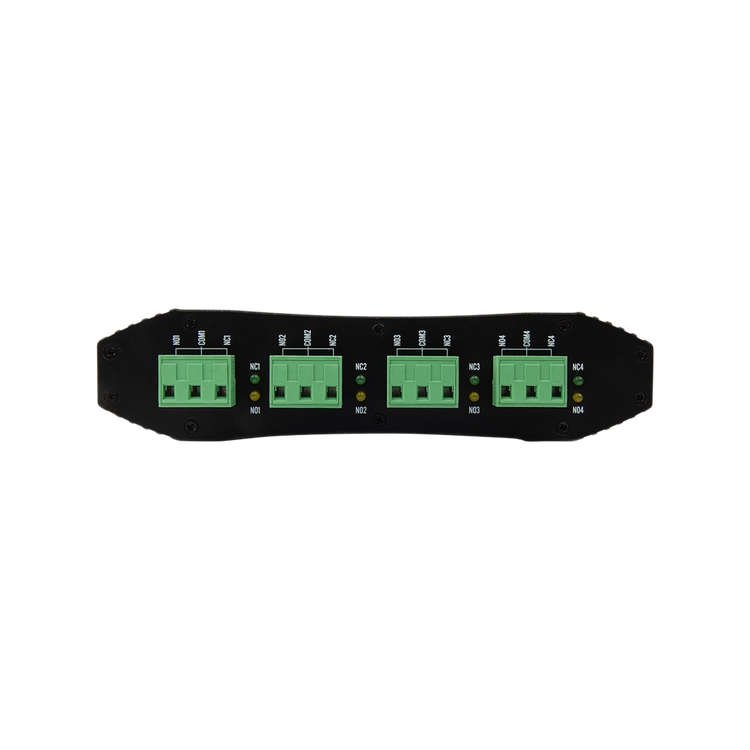

| 포트 수 | 4 Port Relay |
| Relay | AC/DC 겸용 Relay(NO/NC, 250VAC/30VDC 16A) |
| 릴레이 수명 | 정격 부하에서 100,000회 이상(전기적 수명) |
| Port | 4Channels (Wet Contact) |
| Mode | DI or Event Counter(1KHz) |
| Input Range | 5~24VDC(Terminal Block) |
| Port | 4Channels (Sink) |
| Mode | DO or Pulse Output(500Hz) |
| Output Current Rating | 500mA Per Channel |
| Maximum Voltage | 12~24VDC(Terminal Block) |
| ESD | ±15kV ESD(HBM) |
| Standards | KS C 9610-4-2(ESD) KS C 9610-4-4(EFT) KS C 9610-4-5(Surge): 350W |
| 전원입력(Option) | 12~48V 1A 이상 DC Input 소비전력(Power Consumption): Max. 6.0W / Operating: 2.9W / Standby: 1.0W |
| 전원커넥터 | External: Φ5.5mm, Internal: Φ2.1mm Terminal Block (VCC/GND/FG) 무극성 |
| 크기 | 170(W) x 122(L) x 40(H)mm |
| 무게 | 총 중량: 940g, 제품 중량: 580g |
| LED | RDY(Green), NC(Green), NO(Yellow) |
| MTBF | 181,019hrs |
| 3초 미만 | 시스템 설정 모드 |
| 3초 이상 | 시스템 공장 초기화 |
| 프로토콜 | VCP(COM Redirector), TCP(Server/Client), UDP, Modbus TCP, ICMP, DHCP, HTTP |
| 관리툴 | Web, RelayConfig |
| 설정 | Web, SGConfig, RelayConfig |
| O/S 지원 | Windows 7 이상 |
| 동작 온도 | -40 ~ 85℃ |
| 보관 온도 | -40 ~ 85℃ |
| 습도 | 5~90% 비응축 |
