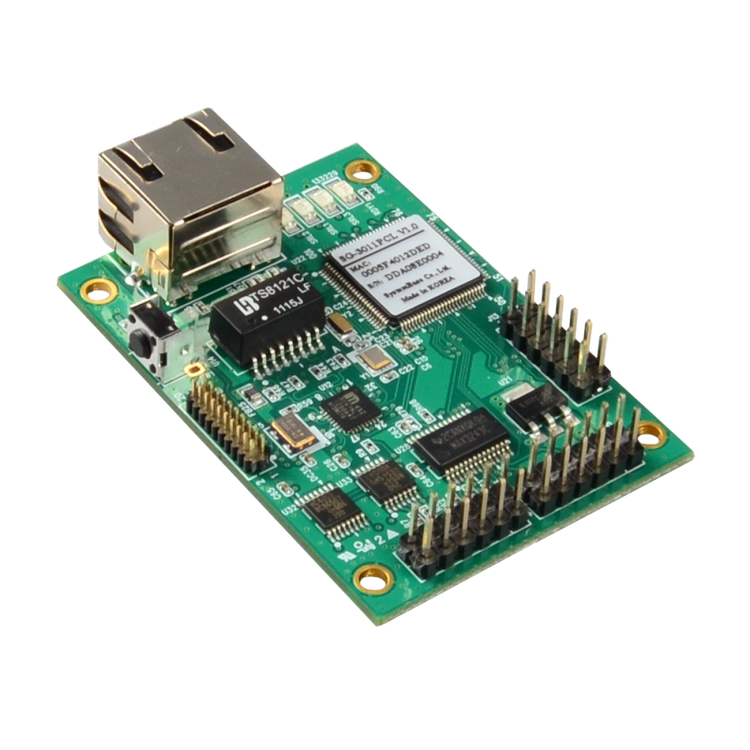

SG-3011PCL/ALL은 네트워크를 통하여 언제, 어디서나 시리얼 포트를 사용할 수 있는 핀(Pin)형 디바이스 서버 모듈입니다. LAN 포트를 통해 연결된 SG-3011PCL/ALL은 최고 921.6Kbps의 시리얼 통신 속도를 지원하며 RS232/RS422/RS485 시리얼 통신규격을 지원합니다. SG-3011PCL/ALL은 네트워크(TCP/IP)를 통하여 연결된 장치의 원격 제어, 모니터링, 데이터 통신을 지원하기 위하여 COM Port Redirector 프로그램을 제공하며 이를 통해 연결된 시리얼 장치를 별도의 프로그램 수정 없이 바로 사용이 가능합니다. 시스템베이스의 SG-3011PCL/ALL은 POS 및 병원, 공장, 빌딩 등 다양한 분야에서 제어, 모니터링, 자동화에 활용할 수 있는 다재다능한 디바이스 서버 모듈입니다.
네트워크를 통해 연결된 원격지의 시리얼 장비를 SG-3011PCL/ALL을 활용하여 언제, 어디서나 손쉽게 통신, 제어, 모니터링할 수 있습니다.
국내 초소형 사이즈의 고성능 시리얼 디바이스 서버 모듈인 SG-3011PCL/ALL은 불안정한 산업 현장에서 높은 신뢰성을 보장하기 위하여 과전압, 과전류에 대한 다양한 방지책과 더불어 높은 신뢰성을 지닌 부품을 채택하여 고성능과 우수한 신뢰성을 동시에 제공합니다.
시스템베이스는 SG-3011PCL/ALL에서 사용할 수 있는 다양한 무료 유틸리티 프로그램을 제공합니다. 가상 시리얼 포트 프로그램인 COM Port Redirector를 통하여 어디서나 손쉽게 가상 시리얼 포트를 생성하여 복잡한 설정 및 소프트웨어 변경 없이 시리얼 통신을 할 수 있습니다.
이와 별도로 TestView™는 SG-3011PCL/ALL의 시리얼 및 LAN 포트의 통신 성능과 안정성을 테스트하고 평가하는 데 사용되는 프로그램이며,
SGConfig™는 SG 제품의 네트워크 환경 및 각 시리얼 포트의 동작 환경을 설정하는 기능을 제공하는 프로그램입니다.
| 프로토콜 | TCP, UDP, Telnet, ICMP, DHCP, HTTP |
| 랜(LAN) | 10/100 Mbps RJ-45 Port 1개 (Auto-MDIX 지원) |
| 통신규약 | Static(고정) IP, DHCP |
| Connector | Pitch 2.5mm Pin Header |
| 인터페이스 | RS232/RS422/RS485, LVTTL |
| 최고 통신 속도 | 최고 921.6 Kbps |
| 신호 | RS232 : TX, RX, GND, RTS, CTS, DTR, DSR, DCD, RI RS422 : TX+, TX-, RX+, RX- RS485 : TRX+, TRX- LVTTL : TXD, RXD, RTS, CTS |
| 데이터 비트(Data Bits) | 8 |
| 스탑 비트(Stop Bits) | 1, 2 |
| 패리티 비트(Parity Bits) | None, Even, Odd |
| 흐름 제어(Flow Control) | RTS/CTS, XON/XOFF |
| O/S | RTOS |
| 관리툴 | COM Port Redirector, TestView™, SGConfig, Web |
| 설정 | Web, SGConfig |
| 보안 | SSH |
| O/S 지원 | Windows 7 이상, Windows Server 2008 이상 |
| LED | RDY(Ready), SRL1, SRL2, SRL3 (Serial) |
| 전원입력 | DC 5V Adapter, Consumption: 1.2W |
| GPIO | 6 EA |
| 크기 | 46(W) x 77.5(L) x 25(H) mm |
| 무게 | 20.7g |
| 동작 온도 | 0 ~ 70 ℃ |
| 보관 온도 | -60 ~ 150 ℃ |
| 습도 | 5 ~ 95% Non-Condensing |
