SG-2161RIL/ALL은 이더넷 네트워크를 통하여 언제, 어디서나 RJ45형 시리얼 포트를 사용할 수 있는 16포트형 디바이스 서버입니다. 이더넷 포트를 통해 연결된 SG-2161RIL/ALL은 최고 921.6Kbps의 시리얼 통신 속도를 지원하며, RS232/RS422/RS485 시리얼 통신규격 및 ModBus를 기본으로 지원하며, 19인치 랙에도 장착이 가능하도록 랙 마운트를 제공합니다. 당사의 디바이스 서버는 네트워크를 통하여 연결된 장치의 원격 제어, 모니터링, 데이터 통신을 지원하기 위하여 COM Redirector 프로그램을 제공하며, 연결된 시리얼 장치를 별도의 프로그램 수정 없이 바로 사용할 수 있습니다. 시스템베이스의 SG-2000 시리즈는 POS 및 병원, 공장, 빌딩 등 다양한 분야에서 제어, 모니터링, 자동화에 활용할 수 있는 다재다능한 디바이스 서버입니다.
SG-2161RIL/ALL은 다양한 사용자 환경에 맞추어 유연하게 활용 가능한 산업용 규격의 이중 파워 시스템을 제공합니다. 불안정한 산업 현장의 전원 환경을 고려하여 설계된 SG-2161RIL/ALL은 이중화된 전원 시스템을 제공하고 이를 통해 사용자는 터미널 블록 또는 DC 전원 어댑터를 활용하여 자신의 사용 환경에 맞추어 유연하게 전원단을 구성할 수 있습니다. SG-2000 시리즈 DC 전원 어댑터는 스크루형 Lockring을 도입하여 전원 플러그가 빠지지 않도록 적용하였습니다. 또한 SG-2161RIL/ALL은 최저 -40℃에서 최고 85℃의 IEC60028-2-33 온도 사이클과 IEC60068-2-30의 온·습도 환경 테스트를 통과한 산업용 디바이스 서버로서 가혹한 산업용 환경 하에서 안정적인 동작을 지원하여 SG-2161RIL/ALL의 높은 신뢰성과 안정성을 대변해 줍니다.
산업 환경을 포함한 다변화된 사용 환경 하에서 높은 신뢰성 및 안정성을 충족시키기 위해 SG-2161RIL/ALL은 IEC61000-4-2(ESD 4 Level) 규격의 ±8KV(접촉), ±15KV(비접촉) 및 ±15KV(HBM)의 규격을 만족하는 ESD 방지 기능을 제공합니다. 또한 전원단 및 네트워크 커넥터를 통해 유입되는 과전류로 인한 손상 및 오동작을 방지하기 위하여 IEC61000-4-4(40A), IEC61000-4-5(24A) 규격을 만족하는 Surge 방지 기능을 통해 열악한 산업 현장에서 우발적으로 발생되는 ESD, EFT, Surge에 대한 대비책을 제공하여 더욱 안정적이며 신뢰성 있는 데이터 통신 환경을 제공합니다.
시스템베이스는 SG Series에서 사용할 수 있는 다양한 무료 유틸리티 프로그램을 제공합니다.
COM Port Redirector : 가상 시리얼 포트 프로그램으로 어디서나 손쉽게 가상 시리얼 포트를 생성하여 복잡한 설정 및 소프트웨어 변경 없이 시리얼 통신 가능
PortView™ : 시리얼 포트의 통신 상태를 모니터링 및 진단, 관리 기능 제공
TestView™ : 시리얼 포트 및 Ethernet 포트의 통신 성능과 안정성을 테스트하는 기능 제공
SGConfig™ : SG 제품의 네트워크 환경 및 각 시리얼 포트의 동작 환경을 설정하는 기능 제공
| 프로토콜 | TCP, UDP, Telnet, ICMP, DHCP, TFTP, HTTP, SNMP, SSH, SSL, ModBus TCP |
| 랜(LAN) | 10/100 Mbps RJ-45 Port 2개 (Auto-MDIX 지원) |
| 통신규약 | Static(고정) IP, DHCP |
| 통신포트 수 | 16 Serial Port(RJ45) |
| 인터페이스 | RS232/RS422/RS485 |
| 최고 통신 속도 | 최고 921.6 Kbps |

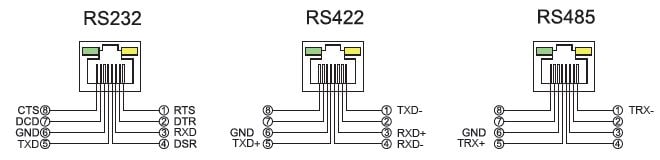

| 신호 | 핀 배치도 참조 |
| 데이터 비트(Data Bits) | 5, 6, 7, 8 |
| 스탑 비트(Stop Bits) | 1, 2 |
| 패리티 비트(Parity Bits) | None, Even, Odd |
| 흐름 제어(Flow Control) | RTS/CTS, XON/XOFF |
| O/S | Embedded Linux |
| 관리툴 | COM Port Redirector, PortView™, TestView™, SGConfig, Web, SNMP |
| 설정 | Web, SSH, Telnet, SGConfig |
| 보안 | SSH |
| O/S 지원 | Windows 7 이상, Windows Server 2008 이상 |

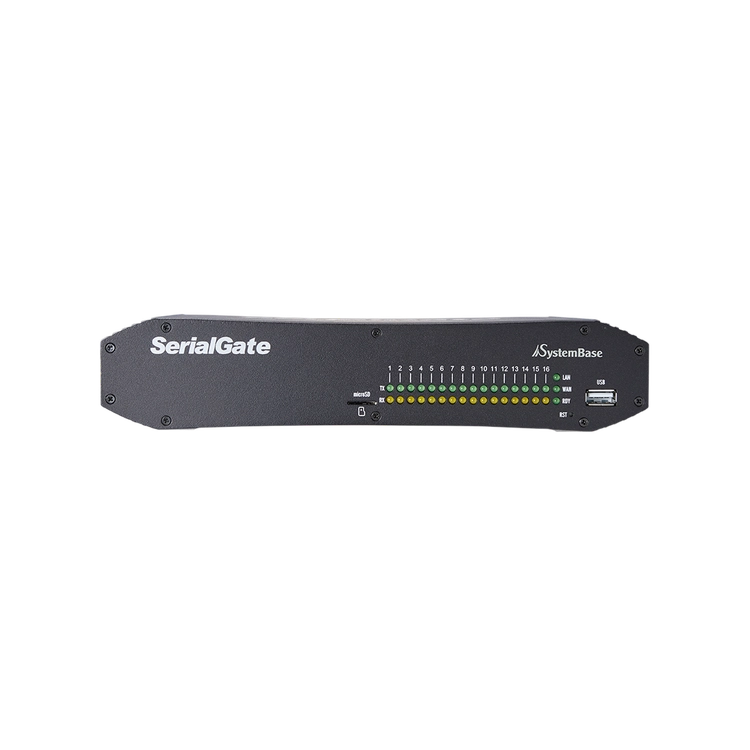

| LED | RDY(Ready), Serial(TxD/RxD), WAN, LAN |
| 전원입력 | DC 12V ~ 48V, Terminal Block(VCC/GND/FGND), Consumption: 7.2W [DC 12V/3A Adapter(Screw Type) 기본 제공, 외경 5.5mm, 내경 2.1mm KC/CE/FCC/UL/UKCA/CCC/TÜV/PSE 인증 지원 AC 코드 연결형 어댑터] |
| MTBF | 181,019hrs |

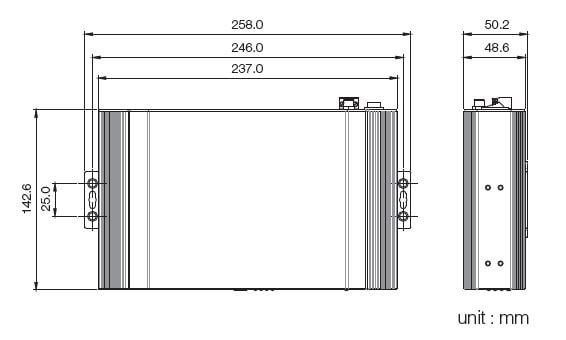

| 크기 | 237(W) x 143.6(L) x 48.7(H)mm |
| 무게 | 1048.9g(ALL), 1047.9g(232) |
| 동작 온도 | -40 ~ 85 ℃ |
| 보관 온도 | -60 ~ 150 ℃ |
| 습도 | 5 ~ 95% Non-Condensing |
| 인증 | KC |
