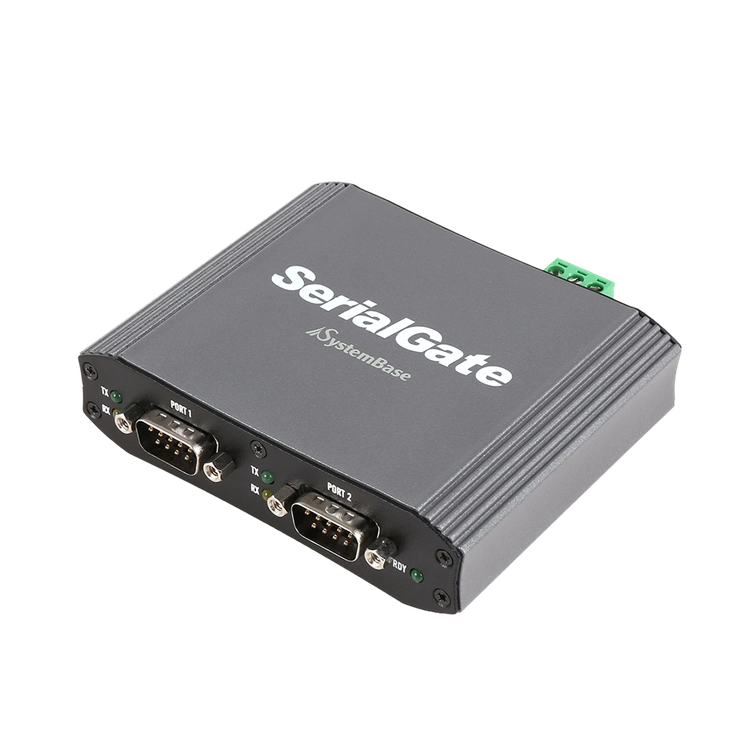

SG-2021DIL/ALL은 Ethernet 네트워크를 통해 언제 어디서나 DB9 타입의 시리얼 포트를 사용할 수 있는 2포트 산업용 디바이스 서버입니다. 최대 921.6Kbps의 시리얼 통신 속도를 지원하며 RS232, RS422, RS485 인터페이스와 Modbus RTU/ASCII 프로토콜을 기본 제공합니다. COM Port Redirector를 통해 기존 시리얼 장비를 별도의 프로그램 수정 없이 네트워크 환경에서 그대로 사용할 수 있으며, 공장 자동화, 빌딩 제어, POS, 의료 장비 등 다양한 산업 환경에서 원격 제어 및 데이터 수집 솔루션으로 활용할 수 있습니다.

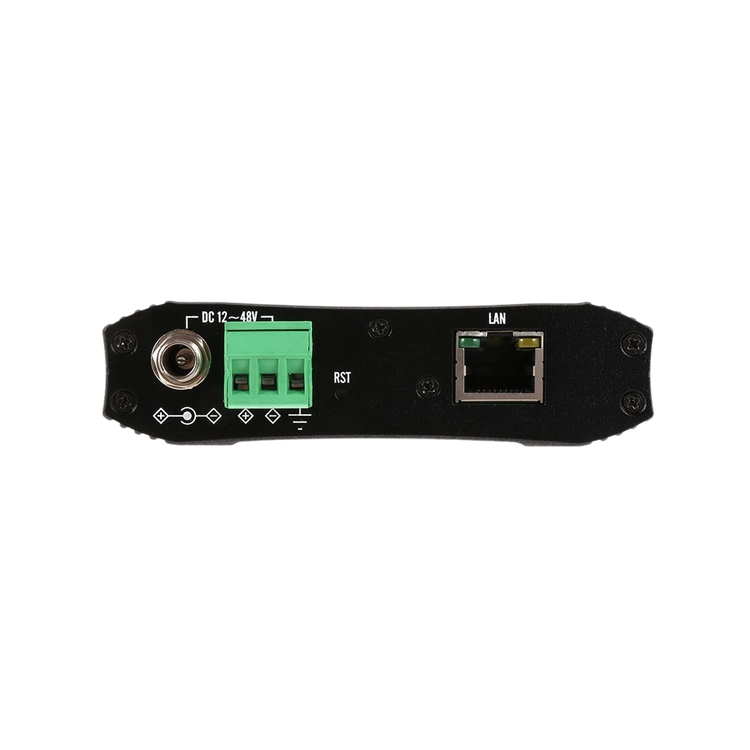

SG-2021DIL/ALL은 Terminal Block과 DC 어댑터를 모두 지원하는 이중 전원 시스템을 제공하여 다양한 설치 환경에 유연하게 대응할 수 있습니다. Lock Ring 구조의 산업용 전원 어댑터를 기본 제공하며, -40℃~85℃의 산업용 동작 온도를 지원하여 열악한 현장 환경에서도 안정적인 운용이 가능합니다.
SG-2021DIL/ALL은 IEC61000-4-2 기반의 ±15kV ESD 보호 기능과 IEC61000-4-4(EFT), IEC61000-4-5(Surge) 규격을 만족하는 보호 회로를 적용하여 산업 현장에서 발생할 수 있는 전기적 충격으로부터 장비를 안전하게 보호합니다. 이를 통해 안정적인 네트워크 및 시리얼 통신 환경을 제공합니다.
COM Port Redirector : 네트워크 기반 가상 COM 포트를 생성하여 기존 시리얼 프로그램을 그대로 사용할 수 있습니다.
PortView™ : 시리얼 포트 상태 모니터링 및 진단 기능을 제공합니다.
TestView™ : 시리얼 및 Ethernet 포트의 통신 성능과 안정성을 테스트합니다.
SGConfig™ : 네트워크 및 시리얼 환경을 손쉽게 설정할 수 있는 관리 프로그램입니다.
| 프로토콜 | TCP, UDP, Telnet, ICMP, DHCP, TFTP, HTTP, SNMP, SSH, SSL, Modbus TCP |
| LAN | 10/100 Mbps RJ45 Port × 1 (Auto-MDIX 지원) |
| 통신규약 | Static IP, DHCP |
| 통신포트 수 | 2 Serial Port (DB9) |
| 인터페이스 | RS232 / RS422 / RS485 |
| 최고 통신 속도 | Max 921.6Kbps |
| 신호 | 핀 배치도 참조 |
| 데이터 비트 | 5, 6, 7, 8 |
| 스탑 비트 | 1, 2 |
| 패리티 비트 | None, Even, Odd |
| 흐름 제어 | RTS/CTS, XON/XOFF |
| O/S | Embedded Linux |
| 관리툴 | COM Port Redirector, PortView™, TestView™, SGConfig™, Web, SNMP |
| 설정 | Web, SSH, Telnet, SGConfig™ |
| 보안 | SSH |
| O/S 지원 | Windows 7 이상, Windows Server 2008 이상 |

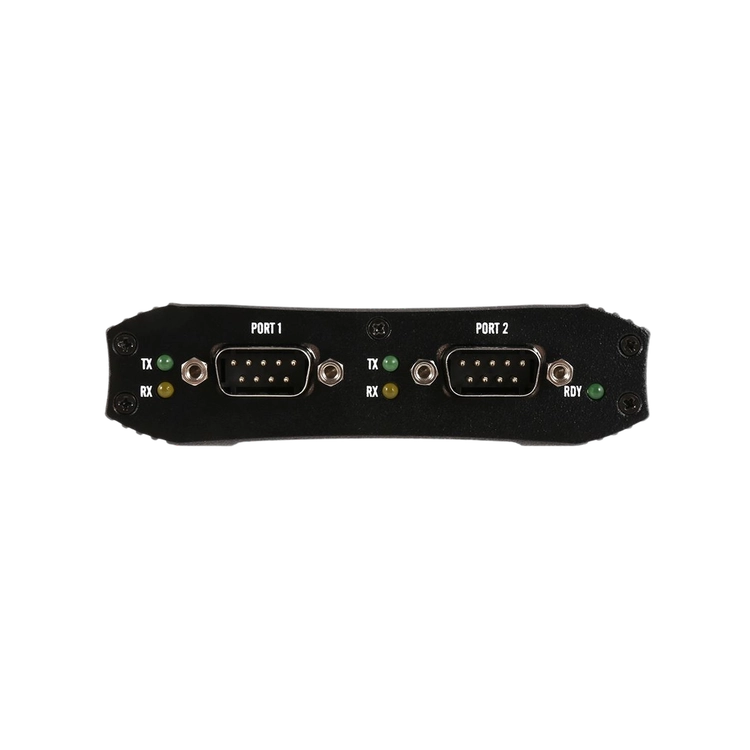

| LED | RDY(Ready), Serial(TX, RX) |

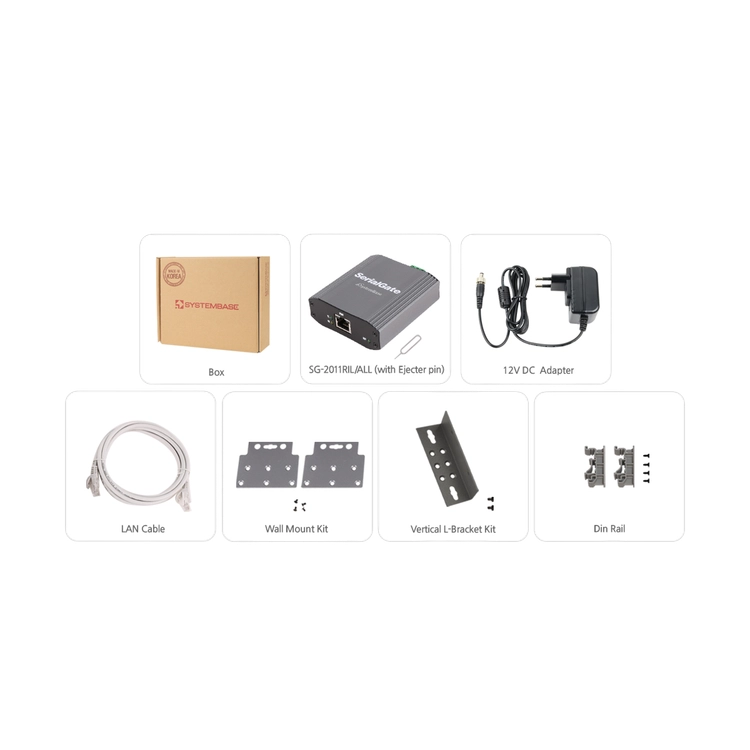

| 전원입력 | DC 12V ~ 48V, Terminal Block(VCC/GND/FGND), 소비전력 2.8W [DC 12V/1A Adapter(Screw Type) 기본 제공, 외경 5.5mm, 내경 2.1mm, KC/CE/FCC/UL/UKCA/CCC/TÜV/PSE 인증 지원 플러그 교체형 어댑터] |
| MTBF | 181,019 hrs |
| 크기 | 101.7(W) × 83.6(L) × 26.8(H) mm |
| 무게 | 199.4g (ALL), 198.8g (232) |
| 동작 온도 | -40 ~ 85℃ |
| 보관 온도 | -60 ~ 150℃ |
| 습도 | 5 ~ 95% Non-Condensing |
| 인증 | CE, KC |
