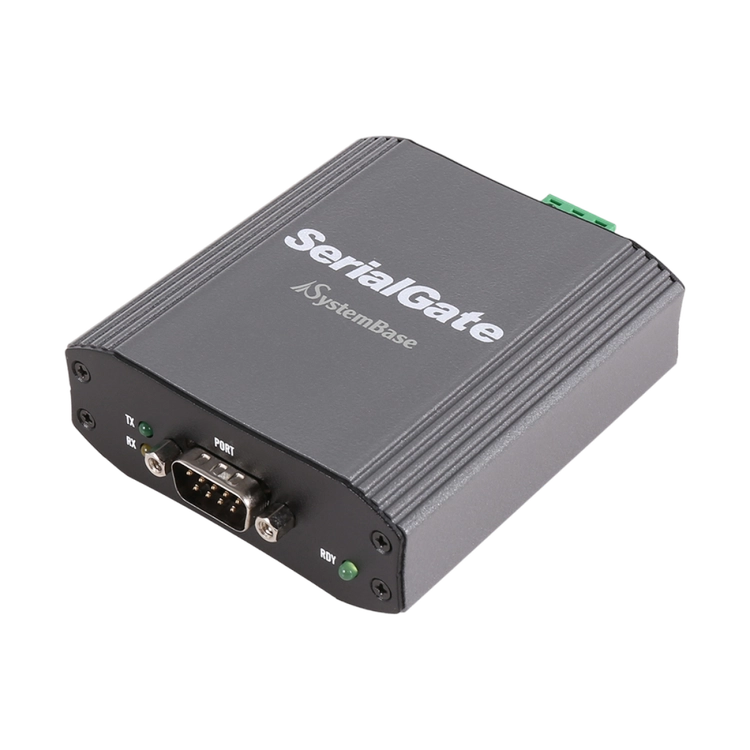

SG-2011DIL/ALL은 Ethernet 네트워크를 통해 언제 어디서나 RS232, RS422, RS485 시리얼 장비를 사용할 수 있는 산업용 1포트 디바이스 서버입니다. 최대 921.6Kbps의 시리얼 통신 속도를 지원하며 Modbus RTU/ASCII 프로토콜을 기본 지원합니다. 또한 COM Port Redirector를 제공하여 기존 시리얼 프로그램을 수정하지 않고도 네트워크 환경에서 그대로 사용할 수 있으며, POS, 병원, 공장, 빌딩 자동화 등 다양한 산업 현장의 원격 제어 및 데이터 수집 환경에 적합한 솔루션입니다.
SG-2011DIL/ALL은 산업 환경에 적합한 이중 전원 시스템을 제공합니다. Terminal Block과 DC 어댑터 입력을 모두 지원하여 사용 환경에 따라 유연한 전원 구성이 가능하며, 전원 연결부에는 Lock Ring 구조를 적용하여 진동이나 충격으로 인한 전원 분리를 방지합니다. 또한 -40℃~85℃ 산업용 온도 환경과 IEC 규격 기반의 온·습도 테스트를 통과하여 열악한 산업 환경에서도 안정적인 동작을 보장합니다.
SG-2011DIL/ALL은 IEC61000-4-2 Level 4 규격의 ESD 보호 기능을 지원하며, ±8kV 접촉 방전과 ±15kV 비접촉 방전 환경에서도 안정적인 통신을 제공합니다. 또한 IEC61000-4-4(EFT), IEC61000-4-5(Surge) 규격을 만족하는 보호 회로를 적용하여 산업 현장에서 발생하는 전기적 충격으로부터 장비를 안전하게 보호합니다.
시스템베이스는 SG-2011DIL/ALL에서 사용할 수 있는 다양한 무료 유틸리티 프로그램을 제공합니다.
COM Port Redirector : 네트워크 상에서 가상 COM 포트를 생성하여 기존 시리얼 프로그램을 그대로 사용할 수 있습니다.
PortView™ : 시리얼 포트의 통신 상태를 실시간 모니터링하고 진단할 수 있습니다.
TestView™ : 시리얼 및 Ethernet 포트의 통신 성능과 안정성을 테스트합니다.
SGConfig™ : 네트워크 및 시리얼 환경을 손쉽게 설정할 수 있는 관리 프로그램입니다.
| 프로토콜 | TCP, UDP, Telnet, ICMP, DHCP, TFTP, HTTP, SNMP, SSH, SSL, Modbus TCP |
| LAN | 10/100 Mbps RJ45 Port × 1 (Auto-MDIX) |
| IP 설정 | Static IP, DHCP |
| 통신포트 수 | 1 Serial Port (DB9) |
| 인터페이스 | RS232 / RS422 / RS485 |
| 최고 통신 속도 | Max 921.6Kbps |
| 데이터 비트 | 5, 6, 7, 8 |
| 스탑 비트 | 1, 2 |
| 패리티 | None, Even, Odd |
| 흐름 제어 | RTS/CTS, XON/XOFF |
| 운영체제 | Embedded Linux |
| 관리툴 | COM Port Redirector, PortView™, TestView™, SGConfig™, Web, SNMP |
| 설정 | Web, SSH, Telnet, SGConfig™ |
| 보안 | SSH |
| O/S 지원 | Windows 7 이상, Windows Server 2008 이상 |

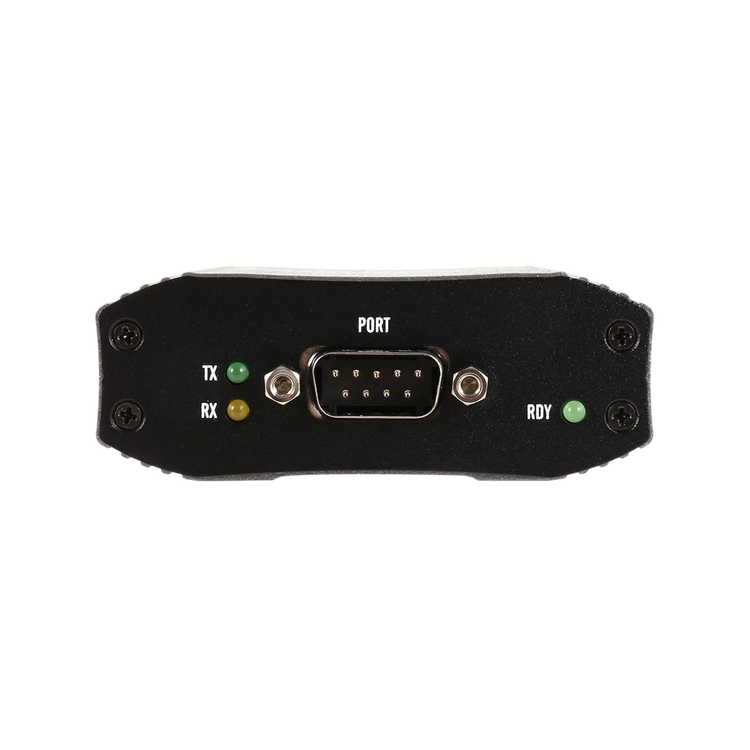

| LED | RDY(Ready), Serial(TX, RX) |

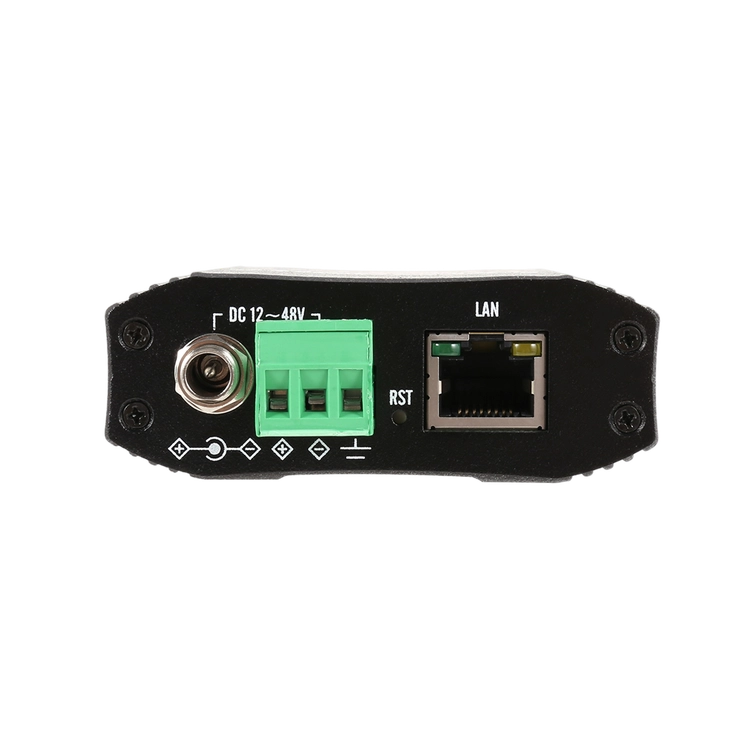

| 전원입력 | DC 12V ~ 48V, Terminal Block(VCC/GND/FGND), 소비전력 2W |
| MTBF | 181,019 hrs |

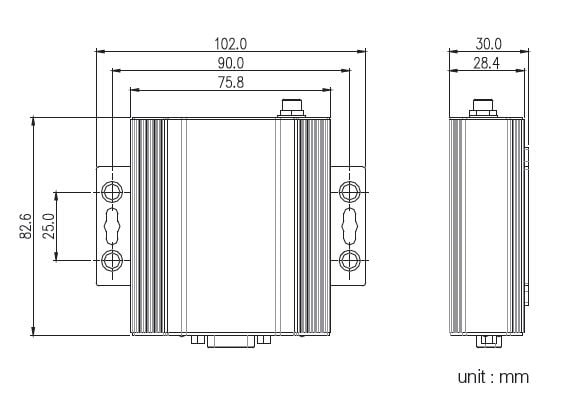

| 크기 | 75.8(W) × 83.6(L) × 28.4(H) mm |
| 무게 | 163.8g (ALL), 159.4g (232) |
| 동작 온도 | -40 ~ 85℃ |
| 보관 온도 | -40 ~ 85℃ |
| 습도 | 5 ~ 95% Non-Condensing |
| 인증 | KC |
