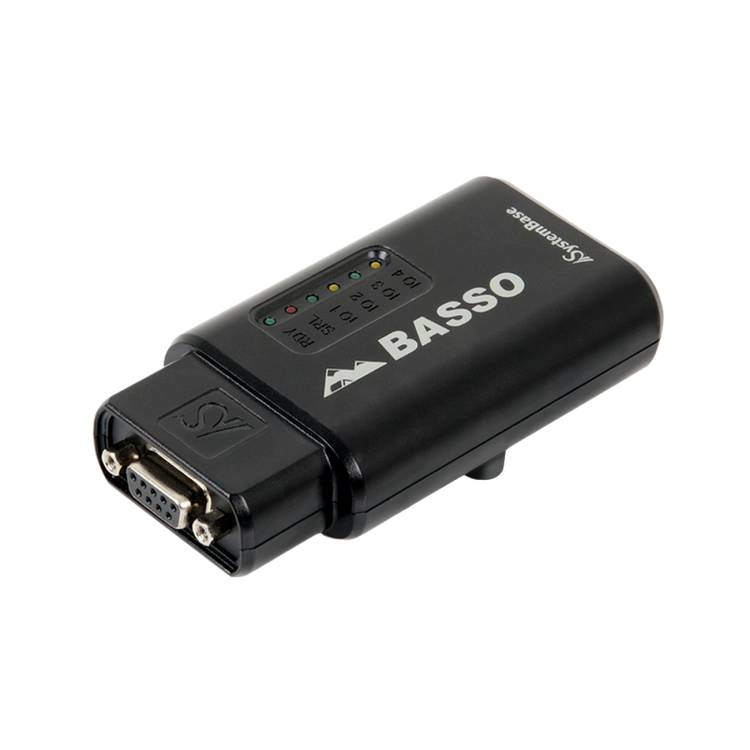

BASSO-1040DT/AI(BASSO-AI)는 산업현장에서 측정되는 온도, 압력 센서 등과 같이 전압과 전류의 형태로 전달되는 실 데이터를 RS232/RS422/RS485 규격으로 변환 통신하는 다기능 제품입니다. 공장과 같은 산업현장에서는 모니터링, 계측, 제어 등을 위하여 다양한 아날로그 데이터가 발생되고 있고 이를 수집, 전달하기 위하여 다양한 형태로 가공되고 있습니다. BASSO-1040DT/AI는 이를 범용적인 RS232/RS422/RS485와 같은 시리얼 규격과 Modbus 프로토콜을 탑재하여 다양한 사용자 환경에 맞추어 신뢰성 있는 통신 기능을 제공하는 다기능 디바이스입니다.
RS232, RS422, RS485 규격의 시리얼 장비와 연결되어 원격지의 각종 센서 및 계측 장비를 손쉽게 통신, 제어, 모니터링에 활용할 수 있습니다. 산업 자동화, 설비 모니터링, 데이터 수집 시스템 등 다양한 산업 환경에서 안정적인 통신 환경을 제공합니다.
불안정한 산업 현장의 특성을 고려하여 설계된 BASSO-1040DT/AI는 아날로그 입력 포트와 시리얼 포트를 통해 인입되는 과전압 등의 전기적 충격에 대한 보호 기능을 적용하였으며, 신뢰성 높은 부품을 사용하여 우수한 신뢰성과 높은 성능을 동시에 제공합니다.
BASSO-1040DT/AI에서 사용할 수 있는 무료 유틸리티 프로그램을 제공합니다.
BASSO-IO Config : Windows용 간편 설정 유틸리티로 손쉽고 간편하게 설정 기능을 제공합니다.
| 인터페이스 | RS232, RS422, RS485 선택 (Software 설정) |
| 프로토콜 | Modbus Serial |

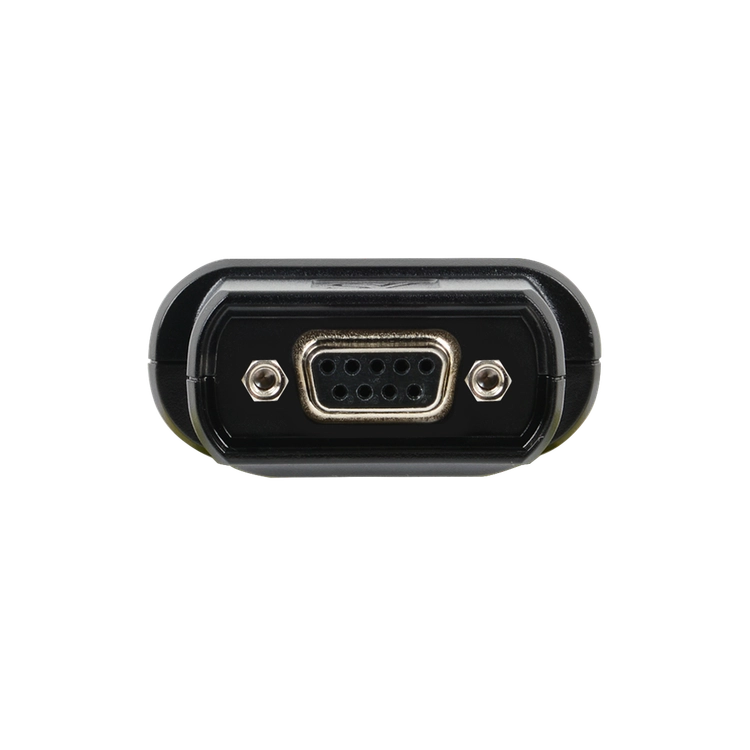

| Serial Port | DCE (DB9 Female) |
| 신호선 | RS232 : TXD, RXD, RTS, CTS RS422 : TXD+, TXD-, RXD+, RXD- RS485 : TRXD+, TRXD- |
| Data bit | 8 |
| Stop bit | 1, 2 |
| Baud Rate | 최대 921.6Kbps |
| Protection | 최대 ±15kV ESD Protection |

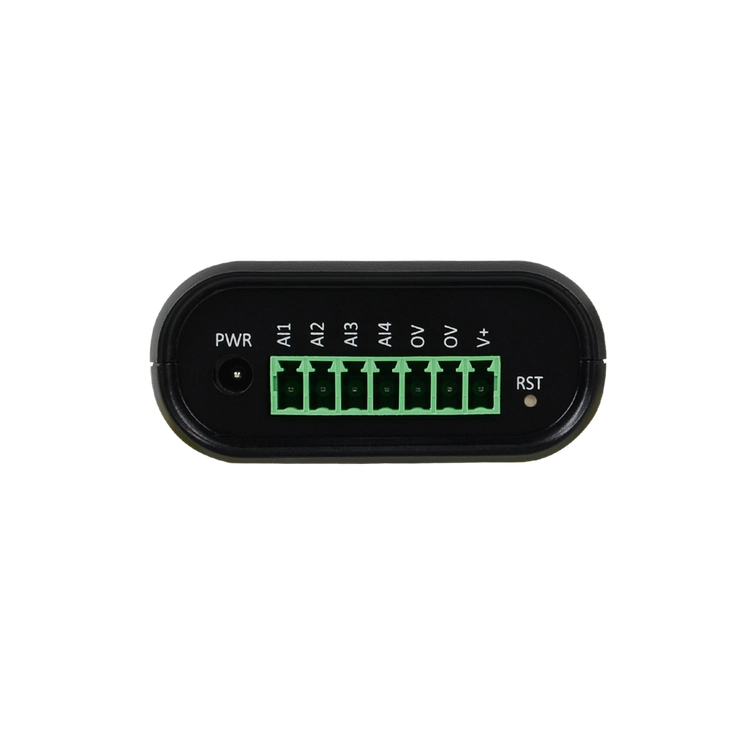

| Analog Input | 4 Channels (Single Ended) |
| Resolution | 16 bits |
| Sampling Rate | 100Hz |
| Analog Input Mode | 4~20mA 또는 0~10VDC 선택 가능 |
| Input Voltage Range | 0(2) ~ 10V |
| Input Current Range | 0(4) ~ 20mA |
| Power | 12 ~ 24V (Terminal Block) |
| Power | DC 5V ~ 24V, DC-Jack 소비전력 : 120mW |
| LED | RDY(Green), SRL(Red), AI1/3(Green), AI2/4(Yellow) |
| 크기 | 102.5(W) x 54.5(L) x 24.5(H) mm |
| 무게 | 68g |
| 동작 온도 | -40 ~ 85℃ |
| 보관 온도 | -40 ~ 85℃ |
| 습도 | 5 ~ 90% 비응축 |
| 인증 | KC |
