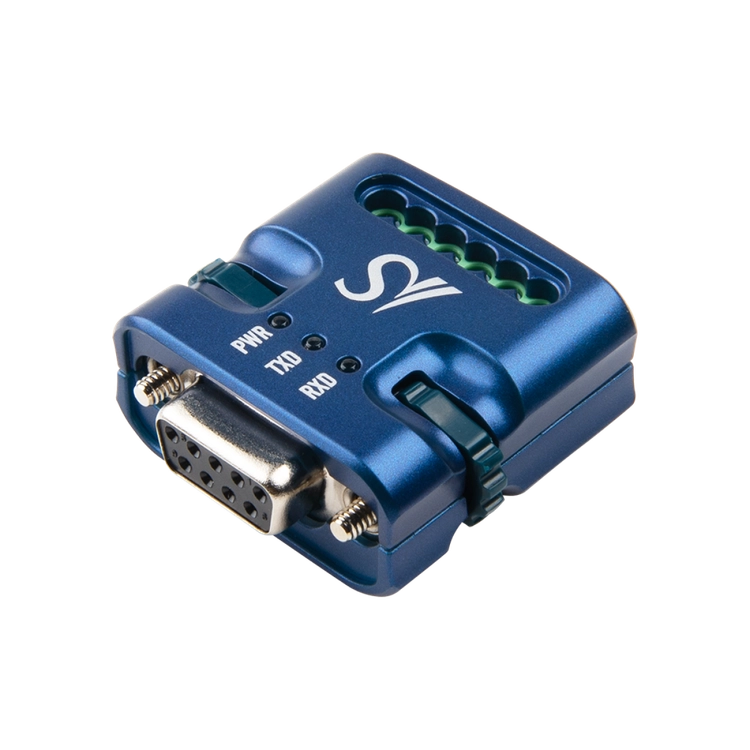

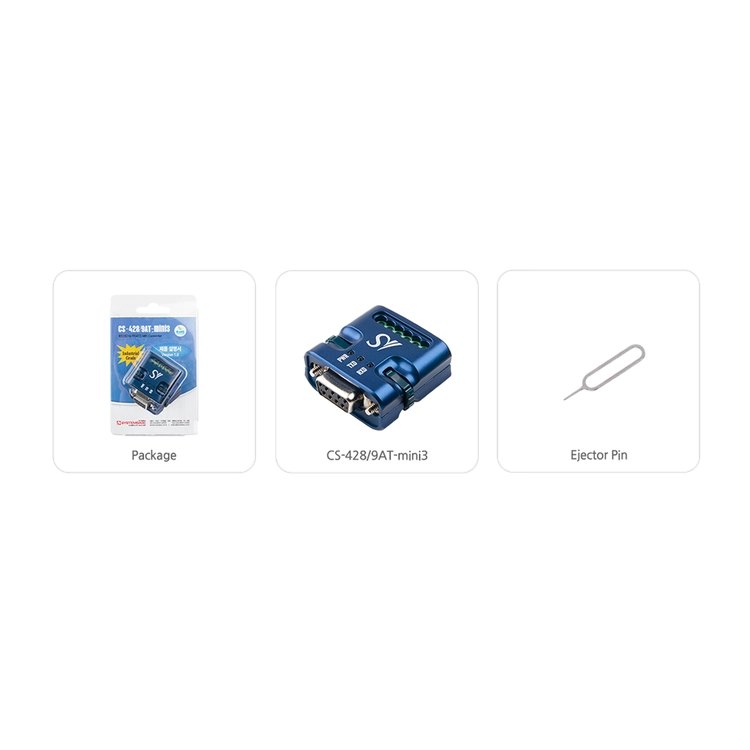

CS-428/9AT-mini3는 RS232 신호를 RS422/RS485 신호로 변환해주는 컨버터입니다. 현장에서는 RS232의 짧은 통신 거리를 최대 1.2km까지 확장할 수 있는 RS422/RS485로 변환해야 하는 경우가 많습니다. 이때, CS-428/9AT-mini3를 RS232 포트에 간단히 연결하기만 하면 별도의 소프트웨어 설치 없이 바로 RS422/RS485 통신을 사용할 수 있습니다.
시스템베이스의 독자적인 기술력을 바탕으로 설계된 CS-428/9AT-mini3는 뛰어난 신뢰성을 제공하며, 가혹하고 열악한 산업 현장에서도 안정적인 동작과 우수한 성능을 발휘합니다.
CS-428/9AT-mini3는 RS422/RS485 통신을 위한 오토 토글링 기능을 제공합니다. 이 기능은 RS422의 멀티드롭 망이 구성되거나 RS485 망에서 출력 신호끼리 충돌 나는 것을 방지해줍니다. 하드웨어적으로 구현되어 있어 인터페이스 모드만 설정하면 자동으로 동작하며, 사용자는 복잡한 제어 없이 안정적인 통신 환경을 구성할 수 있습니다.
RS485 환경에서는 일반적으로 Non-Echo 모드가 사용되며, 데이터 송신 시 입력을 비활성화하여 충돌을 방지합니다. 반면 Echo 모드는 송신한 데이터를 다시 수신하여 정상 전송 여부를 확인할 수 있는 방식입니다. 사용 환경에 따라 Echo 또는 Non-Echo 모드를 선택하여 더욱 안정적인 데이터 통신을 구현할 수 있습니다.
4선식 RS485는 RS422 멀티드롭 방식과 동일한 결선 및 사용 방법을 지원합니다. 최근 통신 IC들은 RS422와 RS485 기능을 동시에 제공하기 때문에 사용상의 차이 없이 다양한 산업 환경에 적용할 수 있습니다.
| 통신 포트 수 | 1 Port |

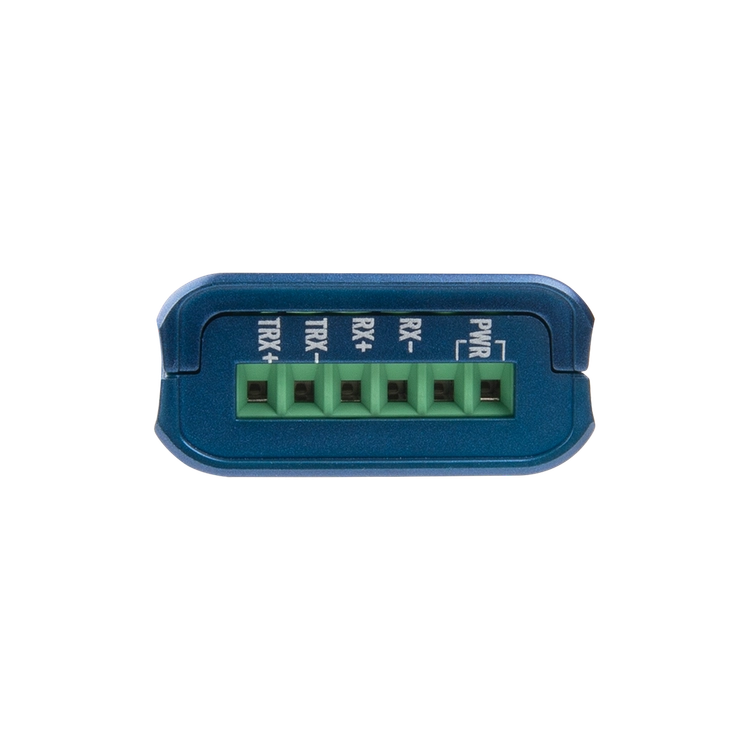

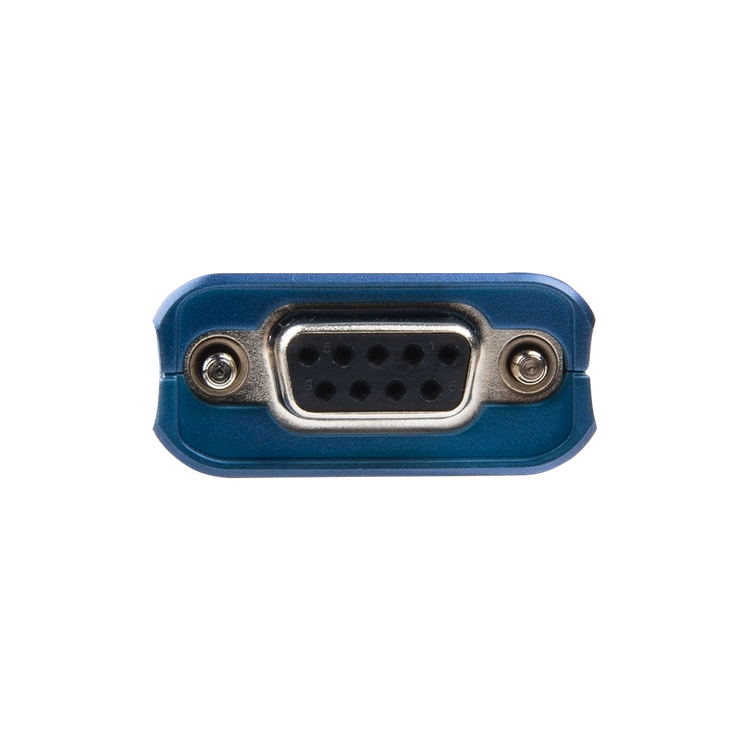

| 인터페이스 | RS232(DB9 Female), RS422/RS485(Terminal Block) |
| 최고 통신 속도 | Max. 921.6Kbps |
| 최대 통신 거리 | 1.2km |
| 신호선 | RS232 : TXD, RXD, RTS, DTR RS422 : TXD+, TXD-, RXD+, RXD- RS485 : TRXD+, TRXD- |
| 포트 보호 | ±15kV ESD Protection |
| RS422 모드 | Point to Point, Multi-Drop |
| RS485 모드 | Non-Echo, Echo |
| 설정 | RS422/RS485 선택, Echo/Non-Echo 선택, 종단저항 ON/OFF |
| ESD | Contact : ±4kV ~ ±8kV Air : ±8kV ~ ±15kV |
| Peak Pulse Current | Max. 15A (8/20μs) |
| Peak Pulse Power | Max. 260W (8/20μs) |
| 규격 | KS C 9610-4-2(ESD) KS C 9610-4-4(EFT) KS C 9610-4-5(Surge) |
| 전원 입력 | 무전원 : RS232 TXD, RTS, DTR 신호선 유전원 : 9~12VDC (무극성) |
| 크기 | 34.35(W) x 35.87(L) x 16.5(H) mm |
| 무게 | 총 중량 40g, 제품 중량 21g |

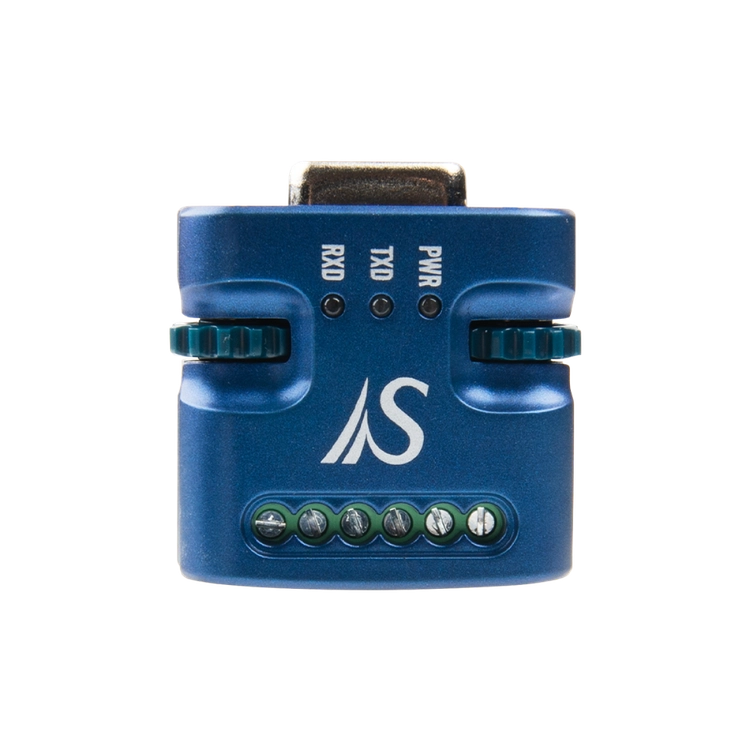

| LED | PWR(Red), TXD(Green), RXD(Red) |
| 동작 온도 | -40 ~ 85℃ |
| 보관 온도 | -40 ~ 85℃ |
| 습도 | 5~90% 비응축 |
| 인증 | KC, CE, RoHS, FCC |
