CAN은 자동차와 같은 운송 수단 및 산업용으로 개발된 통신 규격으로 높은 신뢰성을 자랑하는 통신 기술이며, 시스템베이스의 uCAN/Analyzer-FD는 이런 CAN(CAN FD)을 USB(Universal Serial Bus)를 통해 활용할 수 있게 해주는 고성능 컨버터 & Analyzer 입니다.
uCAN/Analyzer-FD는 USB Type-A 커넥션과 480Mbps의 고속 USB 통신을 지원하고, Classical CAN 및 CAN-FD를 지원하며 USB가 제공되는 환경에서 편리하게 CAN/CAN-FD 통신 환경 구성이 가능합니다. 또한 외부 ESD, 서지 등의 보호 기능 및 산업용 온/습도 환경을 지원하여 공장과 같은 전자 제품에 취약한 환경에서도 안정적으로 사용 가능한 우수한 내구성을 자랑하는 고성능 컨버터&Analzer 입니다.
CAN은 ID 및 우선 순위 통신 및 통신 오류 감지, 필러틸 등 다양한 특징을 지니고 있으며, 이런 특징으로 인해 인명이 우선 시 되는 차량, 엘리베이터 등에 널리 사용되고 있습니다. 그러나 CAN 네트워크 상 연결되지 않는 장치가 늘어가고, 데이터 양이 많아 짐에 따라 기존 CAN으로 감당하지 못하는 경우가 발생되었으며, 이런 한계를 극복하기 위해 개선된 CAN이 바로 CAN-FD(Flexible Date rate)입니다. CAN-FD는 기존 CAN 대비 데이터 양이 64바이트까지 늘어났으며, 통신 속도는 최대 8배로 향상 되었습니다. 시스템베이스의 uCAN/Analyzer-FD는 CAN-FD 기준 최대 8Mbps의 고속 통신을 지원함에 따라 기존 CAN 대비 최고 64배의 선능이 향상 되었습니다.
현장에서는 여러가지 이유로 인해 통신 에러가 발생됩니다. 그리고 CAN은 이렇게 통신 중 발생된 에러에 대한 강점을 지니고 있으며, 그 중 단발성 에러에 대해서는 데이터 자동 처리, 지속된 에러는 전체 회선에 문제를 야기하기 전에 배제하는 조치가 자동적으로 이루어집니다. 사용자는 이런 문제 현상을 개선하기 위해서는 에러 개수, 종류 등이 파악되어야 하는데 시스템베이스의 uCAN/Analyzer-FD는 통신 중 발생된 에러를 확인할 수 있는 메커니즘이 내장되어 문제 현상 개선에 적절하게 활용할 수 있습니다. 또한 uCAN/Analyzer-FD는 부가 기능으로 DAR(Disable Auto Retransmission) 기능을 제공하며, 송신 에러 발생 시 자동 재전송을 방지하여, CAN 통신망의 부하를 감소 시킬 수 있습니다. 또한 ABOR(Automatic Bus off Recovery)기능을 통해 버스 오프 시, 이를 자동으로 복구할 수 있는 부가기능을 통해 사용자가 원하는 조건으로 유연하게 활용할 수 있습니다.
시스템베이스에서 제공하는 uCAN/Analyzer-FD 전용 유틸 uCANAnalyzerFDUtil을 통해 송신 및 수신된 CAN 데이터를 한눈에 편하게 확인할 수 있습니다. 또한 원하는 CAN/CAN-FD 설정 및 데이터 전송, 수신된 데이터 저장, 필터링 기능 등을 통해 CAN/CAN-FD 환경에서 데이터 검토 및 분석 등에 쉽게 활용할 수 있습니다.
| 사양 | USB Specification Rev 2.0, High-Speed |
| 커넥터 | USB A Type (Locking/Latching) |
| 통신 속도 | Up to 480Mbps |
| Standard | ISO 11898-1:2015, ISO 11898-2:2016 |
| Specification | Classical CAN(2.0A/B), CAN FD |
| CAN Frame Format | Standard 11bit ID / Extended 29bit ID (CAN 2.0A/B) |
| CAN Port | 1 Port (DB9) |
| 최고 통신 속도(CAN) | 1Mbps |
| 최고 통신 속도(CAN FD) | 8Mbps |
| Signals | CAN_H, CAN_L , GND |
| ESD | ±15kV ESD(HBM) |
| Standards | KS C 9610-4-2(ESD) KS C 9610-4-4(EFT) KS C 9610-4-5(Surge) |
| 전원 | 5V 1A DC Input, 소비전력 : 0.5W |

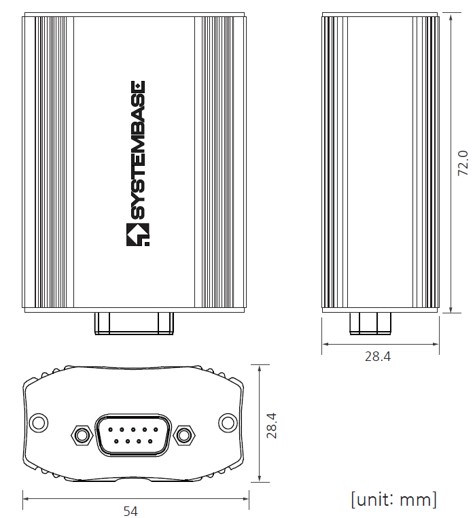

| 크기 | 54(W) x 72(L) x 28.4(H) mm |
| 무게 | 총 중량: 214g, 제품 중량: 92g |
| LED | RDY(Yellow), DATA(Green), ERR(Red) |
| MTBF | 23,000,000 hrs |
| 유틸리티 | uCANAnalyzerFDUtil |
| 운영체제 | Windows 10 이상 |
| 기능 | CAN Monitoring / Device Configuration / Firmware upgrade |
| 동작 온도 | -40 ~ 85℃ |
| 보관 온도 | -40 ~ 85℃ |
| 습도 | 5~90% 비응축 |
