HaLowRelay-1020TIH는 중거리 무선 통신기술인 Wi-Fi HaLow를 통해 원거리에 있는 장비들의 전원을 Relay 포트에 연결하여 스위칭 제어를 할 수 있는 HaLow to Relay 컨버터 제품입니다. 신호 제어, Modbus 등 다양한 연결을 통하여 무선 네트워크가 연결된 환경에서 주차관제, 공장 내 장치의 전원제어, 키오스크 전원 제어 등 다양한 IO제품들과 호환이 가능하며, Modbus Protocol을 이용하여 외부 장치를 손쉽게 제어할 수 있습니다. HaLowRelay-1020TIH는 외부 장치를 제어할 수 있는 2포트의 DC/AC용 접점 Relay 포트를 통해 신호 전달, 회로개페 기능을 제공하며, 언제 어디서든 다양한 장비들의 무선 원격 전원 제어가 가능합니다. HaLowRelay-1020TIH는 당사의 여러 HaLow 제품들과 연계하여 함께 사용 가능하며, Wi-Fi HaLow Local network 통신망을 구축하여 독립적인 통신 환경을 통해 다양한 장비들의 전원을 손쉽게 제어할 수 있습니다.
Wi-Fi Alliance에서 2016년 승인된 IEEE 802.11 ah(Wi-Fi HaLow)는 Sub 1GHz를 활용하는 WLAN 기술입니다. 기존의 Wi-Fi 및 BLE 등이 적용된 2.4GHz의 ISM 대역은 다양한 통신 장비로 인해 번잡도가 증대됨과 동시에 안정성이 떨어지는 현실입니다. Wi-Fi HaLow 이런 문제점을 극복하기 위해 Sub 1GHz를 활용하여 기존의 무선 통신 기술이 가지는 통신거리 100m의 한계를 극복하여 약 1~1.5km 중장거리 통신을 구현하였으며, 저전력 특성으로 인해 배터리 등으로 구동 되는 센서 네트워크 및 M2M 통신 네트워크에 탁월한 장점을 보이고 있는 차세대 IoT용 WLAN 기술입니다.
Wi-Fi HaLow 네트워크를 통해 연결된 원격지의 전력 장비를 손쉽게 제어할 수 있으며, 1대1 통신 모드 TCP Server/Client, UDP, Modbus 등 다양한 통신 모드를 통해 사용자 환경에 맞게 네트워크를 구성 및 활용할 수 있습니다. 당사의 HaLowGate를 이용하면 1:N의 다수의 HaLowRelay 장비를 제어할 수 있습니다.
HaLowRelay-1020TIH는 정보 보안을 위해 우수한 보안 프로토콜을 지원합니다. 강화된 보안이 필요한 현장을 위하여 WPA2-PSK를 제공하여 사용자는 더욱 더 신뢰성 있는 무선 통신을 사용할 수 있습니다. 또한 다양한 사용 현장의 특성을 고려한 부품을 사용하여 우수한 신뢰성과 높은 성능을 동시에 제공하는 다기능 고성능 장비입니다.
HaLow 제품군에서 사용할 수 있는 다양한 유틸리티 프로그램을 제공합니다.
TestView™ : PC에 uHaLowsHaLow를 연결하여 무선으로 포트의 통신 성능과 안정성을 Test하는 기능을 제공합니다.
HaLowConfig: 윈도우용 간편 설정 유틸리티로 손쉽고 간편하게 설정 및 모니터링 기능을 제공합니다.
| 통신규격 | IEEE 802.11 ah (Wi-Fi HaLow) |
| 최고 통신 속도(Wi-Fi HaLow) | Max.1.5Mbps (100byte 데이터 통신 시 60m/sec 딜레이 권장) |
| 최고 통신 거리 | Up to 1.5km (in Open Area) |
| 사용 주파수 | 921.5MHz, 922.5 MHz (USN1) |
| 안테나 | Dipole Antenna / Avg 2.5dBi/800MHz~960MHz |
| 모드 | Peer to Peer |
| 포트 수 | 2 Port Relay |
| Relay | AC/DC 겸용 Relay(NO/NC,250VAC/30VDC 16A) |
| 릴레이 수명 | 정격부하에서 100,000회 이상(전기적수명) |
| ESD | ±15kV ESD(HBM) |
| Standards | KS C 9610-4-2(ESD) KS C 9610-4-4(EFT) KS C 9610-4-5(Surge):350W |
| 전원 입력(Option) | 12~24V 1A이상 DC Input 소비전력(Power Consumption): Max: 6.0W / Operating:2.9W / Standby:1.0W |
| 전원 커넥터 | 3P Terminal Block (VCC/GND/FG) 무극성 |

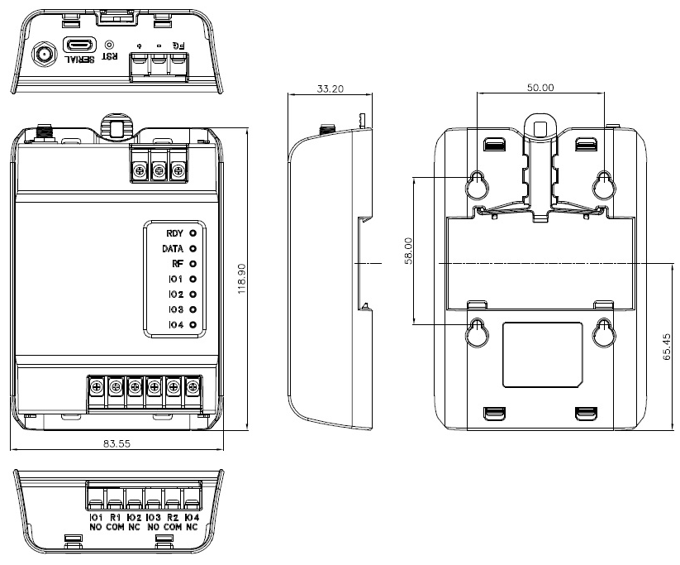

| 크기 | 83.55(W)*118.9(L)*33.2(H)mm |
| 무게 | 총 중량: 276g, 제품 중량: 168g |
| LED | PWR(RED*1EA), Relay(NC: Yellow*2EA, NO: Green*2EA) Serial DATA(Green*1EA),RF(Yellow*1EA) |
| MTBF | 181,019hrs |
| Serial Port | USB-C (설정 전용) |
| Setting | 115200/8/1/N |
| 유틸리티 | HaLowConfig |
| 기능 | 동작 |
| 3초 미만 | 시스템 설정모드 |
| 3초 이상 | 시스템 공장초기화 |
| 프로토콜 | VCP(COM Redirector), TCP(Server/Client), UDP, Modbus TCP, Modbus RTU/ASCII, ICMP, DHCP |
| 운영 어플리케이션 | HaLowConfig |
| 보안 | Open, WPA2-PSK, WPA3-OWE, WPA3-SAE |
| O/S 지원 | Windows 7 이상 |
| 동작 온도 | -40 ~ 85℃ |
| 보관 온도 | -40 ~ 85℃ |
| 습도 | 5~90% 비응축 |
