Multi-2/USB all은 PC의 USB포트를 통해 2개의 시리얼 포트(COM)를 확장하는 USB to Serial 컨버터입니다. 1개의 USB 포트를 이용하여 2개의 RS232/RS422/RS485 통신을 위한 serial 포트를 생성할 수 있습니다. USB 방식을 사용하였기 때문에 설치와 제거가 간단하며, 통신 상태를 한눈에 파악할 수 있도록 Tx/Rx LED 가 제공됩니다. 또한 최고 통신 속도는 921.6Kbps 까지 가능합니다. Multi-2/USB는 별도의 프로그램 수정 없이 산업 현장, 병원, 빌딩 등 다양한 분야에서 제어, 모니터링, 자동화 작업에 활용할 수 있는 다재다능한 디바이스입니다.
시스템베이스㈜의 USB 시리얼 상품에는 Locking USB Cable이 적용되었고, 커넥터 부분에 잠금장치가 되어 있어 외부 충격에 의해 USB가 쉽게 빠지는 것을 방지합니다. 시중의 USB 커넥터와 호환성이 우수하고 사용이 용이하다는 장점으로 산업 현장에서도 많이 사용됩니다.
Multi-2/USB all은 RS422/RS485 통신을 위한 Auto Toggling 기능을 제공합니다. 이 기능은 RS422의 멀티드롭 망이 구성되거나 RS485 망에서 출력 신호끼리 충돌 나는 것을 막아주는 역할을 합니다. 이 기능이 하드웨어적으로 제공되기 때문에 인터페이스 모드 설정만 스위치로 설정해주면 자동으로 인테페이스 모드에 맞게 Auto Toggling 기능을 지원해주는 편리한 기능입니다.
Multi-2/USB all은 RS422/RS485 인터페이스 데이터 통신 시, 데이터 전자파 방출을 억제해 주는 슬루 레이트 제한 기능을 가지고 있습니다. 그러나 이 기능이 활성화되면 고주파수 신호가 억제되어 전자파 발산으로 인한 외부 영향을 줄일 수 있어 병원, 연구실 등 전자파에 민감한 환경에 있는 장비들의 오동작을 방지 할 수 있으나, 통신 환경에 따라 통신 속도가 제한 될 수 있습니다.
| 사양 | USB Specification Rev 2.0, High-Speed |
| 컨트롤러 | FT2232H |
| 보드 커넥터 | DB9 Male |

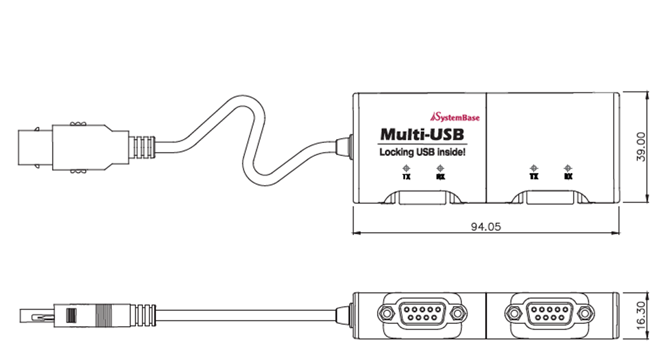

| 크기 | 94(W) x 39(L) x 16.3(H) mm |
| 무게 | 총 무게: 70g, 제품 무게: 60g |
| O/S 지원 | Windows 7 이상 Windows Server 2008 이상 리눅스 |
| 유틸리티 | TestView™ |
| 포트 수 | 2 |
| 인터페이스 | RS232/RS422/RS485 |
| 최고 통신 속도 | Max 921.6kbps |
| 신호선 | RS232: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI RS422: TXD+, TXD-, RXD+, RXD- RS485: TRXD+, TRXD- |
| 보호기능 | ±15kV ESD(HBM) Protection |
| 흐름제어 | RTS/CTS, XON/XOFF |
| 동작 온도 | -40 ~ 85℃ |
| 보관 온도 | -40 ~ 85℃ |
| 습도 | 5~95% 비 응축 |
| 인증 | KC, CE, FCC |
