시리얼 컨버터 칩인 SB200은 RS232 트랜시버와 2개의 RS422/ RS485 트랜시버 및 포트 전원 추출기로 구성됩니다. SB200 컨버터 칩은 RS232 신호를 전원으로 추출하여 활용할 수 있는 Port Powered 기능을 탑재하여, 외부 전원 없이 RS232 신호를 RS422/RS485 신호로 상호 변환할 수 있습니다. 이를 통해 추가적인 소프트웨어 변경 없이, 기존 시스템 구성을 변경하지 않고 손쉽게 RS232 to RS422/485 변환 솔루션을 구현할 수 있습니다. 이를 통해 거리의 한계를 가지고 있는 RS232를 RS422/485로 변경하여 거리 제한을 극복할 수 있으며, 여타 시스템 통합에 간편하게 활용할 수 있습니다. 이런 강력한 성능과 더불어 다양한 기능을 외부 스위치 등을 통해 간편하게 제어할 수 있으며, RS422, RS485 Non-Echo, RS485 Echo, Termination On/Off와 같이 실제 환경에서 활용할 수 있는 여러 기능을 손쉽게 적용할 수 있습니다.

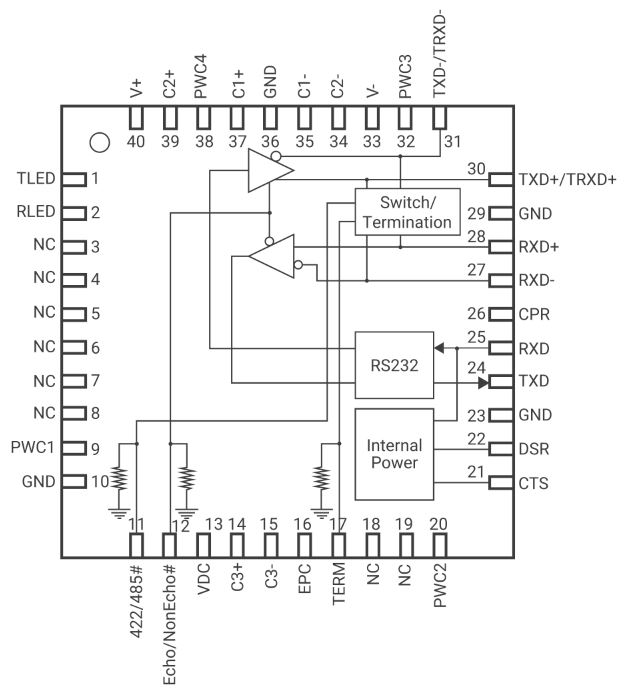

SB200은 RS232 신호를 RS422/RS485 신호로 상호 변환하는 최고의 원칩 시리얼 컨버터 솔루션으로, 최고 1Mbps의 통신 속도를 지원합니다. RS422/RS485는 전이중(4선) 및 반이중(2선) 통신을 지원하는 드라이버 1개와 수신기 1개로 구성되어 있습니다.
SB200 컨버터 칩은 RS232 신호를 전원으로 추출하여 활용할 수 있는 Port Powered 기능을 탑재하여, 외부 전원 없이 RS232 신호를 RS422/RS485로 상호 변환할 수 있습니다. 또한, 환경적 특징으로 인해 전원을 추출하기 어려운 경우를 대비해 외부 전원(9~12VDC) 연결하여 사용할 수도 있습니다.
| 특징 | RS232와 RS422/RS485를 상호 변환 해주는 Converting Transceiver 최고 1Mbps 통신 가능 내부적으로 On/Off 가능한 120Ω 종단 저항 탑재 외부 전원 없이 TXD/RTS/DTR를 통해 전원 공급하는 Port Powered 기능 탑재 DC 9V ~ 12V 외부 전원 연결 가능 통신 신호선에 ESD 보호기능 내장 부가적인 회로 없이 활용 가능한 TXD/RXD LED 드라이빙 기능 제공 6mm x 6mm QFN-40pin Package 동작온도: -40 ~ 85℃ |
| RS232 Interface | Max Data Rate of 1Mbs 1 Driver, 1 Receiver for RS232 |
| RS422/RS485 Interface | Max Data Rate of 1Mbps (RS485/422) 1 Driver, 1 Receiver for RS485(Half-duplex)/422(Full-duplex) RS485/422 내부 종단저항 On/Off 기능 제공 |
| 전원 | 무전원 사용 기능(TXD, RTS, DTR Port Powered on RS232) 외부전원 9V ~ 12V 사용가능 |
| ESD 보호기능 | ±15kV HBM 시리얼 인터페이스 핀 적용 ±2kV HBM 시리얼 인터페이스 핀 제외한 모든 핀 적용 ±4kV IEC 61000-4-2 (Air Gap) 시리얼 인터페이스 핀 적용 ±10kV IEC 61000-4-2 (Contact) 시리얼 인터페이스 핀 적용 |
| LED 기능 | Serial TXD, RXD 표시 LED 출력기능 지원 |
| 패키지 | 6mm x 6mm QFN-40 Package (QFN: Quad Flat No-lead) |
| 적용 분야 | RS232 to RS422/RS485 제품 적용 RS232의 통신 거리 연장용 시리얼 통신 장비 및 시스템 RS422/RS485 멀티드롭 통신용(1:n 통신) 통신 포트 보호(Isolated) 적용 제품 |
