공장 또는 열악한 현장에서는 외부에서 발생되어 통신 선로를 타고 인입되는 노이즈나 서지로 인해 빈번하게 통신 오류가 발생되고 이런 지속적인 전기적 충격으로 인해 고가의 장비나 시설 등이 파손될 위험성을 내포하고 있습니다. 시스템베이스의 BASSO-1010DC/ISO는 RS422/RS485 선로를 통해 인입되는 노이즈나 서지에 대한 보호 기능을 내장하여 고가의 장비나 시설 등의 고장이나 파손을 감소시켜, 시설 및 장비 유지보수에 활용할 수 있는 고 성능, 고 신뢰성을 제공하는 제품입니다.
CMOS 디지털 아이솔레이션은 작은 사이즈와 높은 아이솔레이션 성능, 작은 소비전력를 제공하는 아이솔레이션 기법으로 기존의 광 방식의 옵토 아이솔레이션 보다 우수한 신뢰성을 제공합니다. 이 기능을 통해 입 출력신호를 전기적으로 절연하여 외부에서 발생된 노이즈 또는 외부의 모터나 액츄에이터 등의 동작으로 인해 강력한 전기적 충격이 발생하는 환경으로부터 본체를 지키는 역할을 수행합니다. 고가의 장비와 통신하는 경우 저렴한 비용으로 고가의 장비를 보호하기 위해서는 아이솔레이션 기능이 필요하며 그 기능을 채택된 BASSO-1010DC/ISO는 기존 방식 보다 더욱 더 긴 수명과 안정성을 제공합니다.
BASSO-1010DC/ISO는 RS422/RS485 통신을 위한 오토 토글링 기능을 제공합니다. 이 기능은 RS422의 Multi-Drop 망이 구성되거나 RS485 망에서 출력 신호끼리 전기적인 충돌 나는 것을 막아주는 역할을 합니다. 이 기능이 하드웨어적으로 제공되고 자동으로 인터페이스 모드에 맞게 오토 토글링 기능을 지원 해주는 편리한 기능입니다.
불안정한 산업 현장의 특성을 고려하여 RS422, RS485 포트를 통해 인입 되는 과전압 등의 전기적 충격에 대한 다양한 방지책 적용과 신뢰성 높은 부품을 사용하여 우수한 신뢰성과 높은 성능을 동시에 제공합니다.

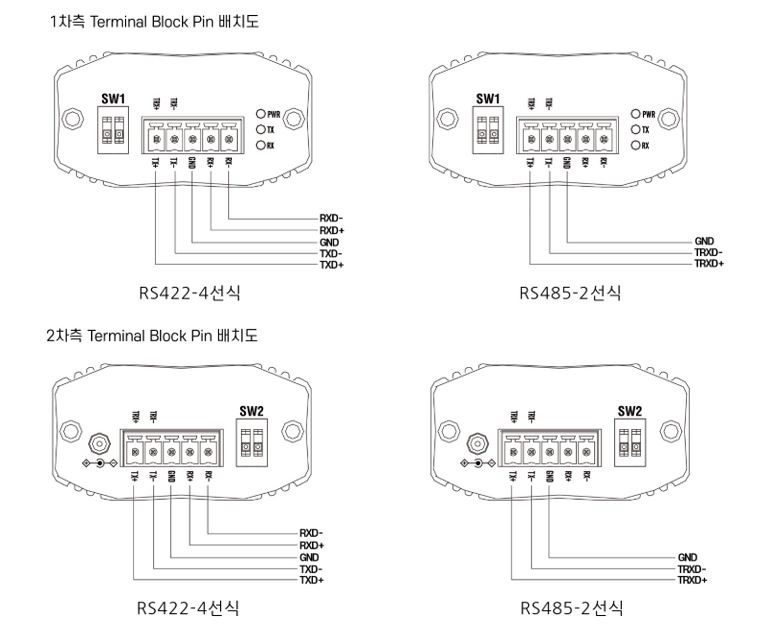

| 사양 | 인터페이스 : RS422 / RS485 시리얼포트 : 1차측/2차측 3.81mm Pitch 5 Pole Terminal Block 최고 통신 속도 : Max. 921.6kbps 신호 : RS422(TX+, TX-, RX+, RX-), RS485(TRX+, TRX-) |
| 사양 | Isolation : ±3kV (Digital Type) ESD : Contact ±8kV ~ ±15kV, Air ±15kV ~ ±30kV Peak Pulse Current (8/20μs) : Max. 21A Peak Pulse Power (8/20μs) : Max. 700W |

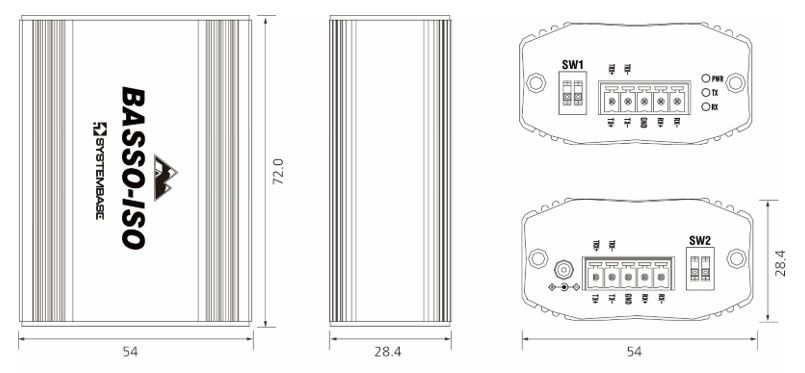

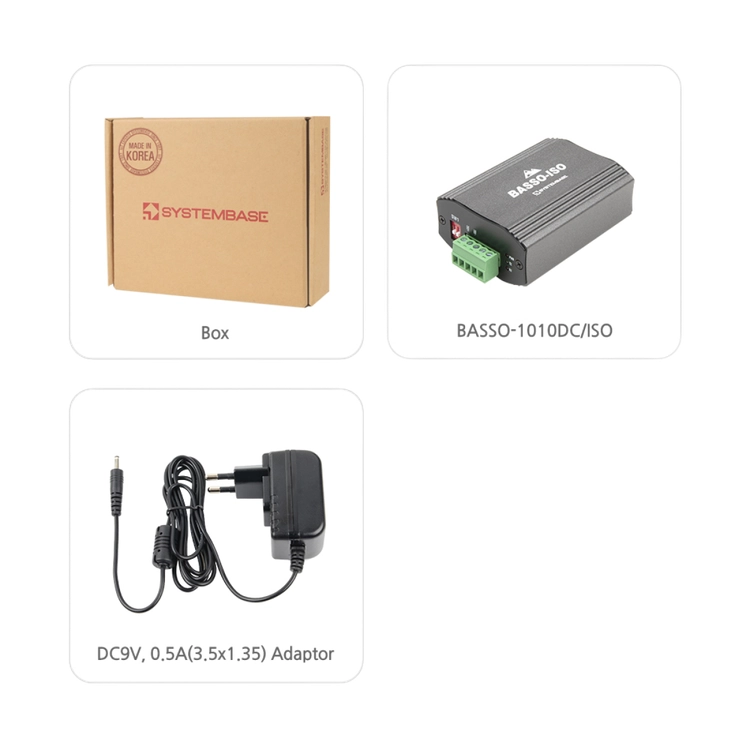

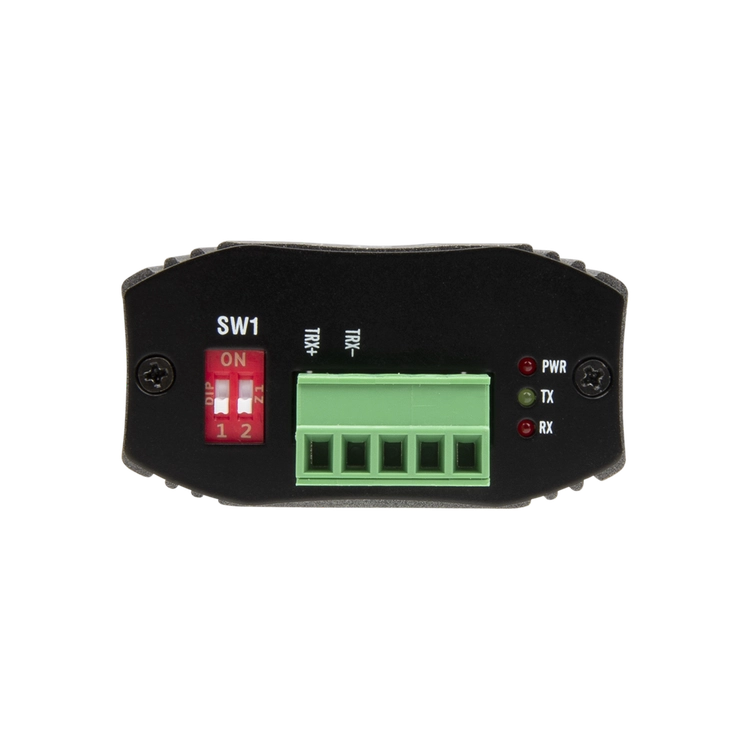

| 사양 | LED : PWR(Red), RXD(Red), TXD(Green) 전원 입력 : 9V~12V DC Input, 500mA 이상 (소비전력 0.9W) 어댑터 규격 : 9VDC 500mA, External Φ3.5mm, Internal Φ1.35mm 터미널블럭 : 28~16AWG, Torque 0.2N·m, Strip Length 7mm 크기 : 54(W) × 72.0(L) × 28.4(H) mm 무게 : 총 중량 238g, 제품 중량 102g |
| 사양 | 동작 온도 : -40 ~ 85℃ 보관 온도 : -40 ~ 85℃ 습도 : 5~90% 비 응축 인증 : KC |
