개요

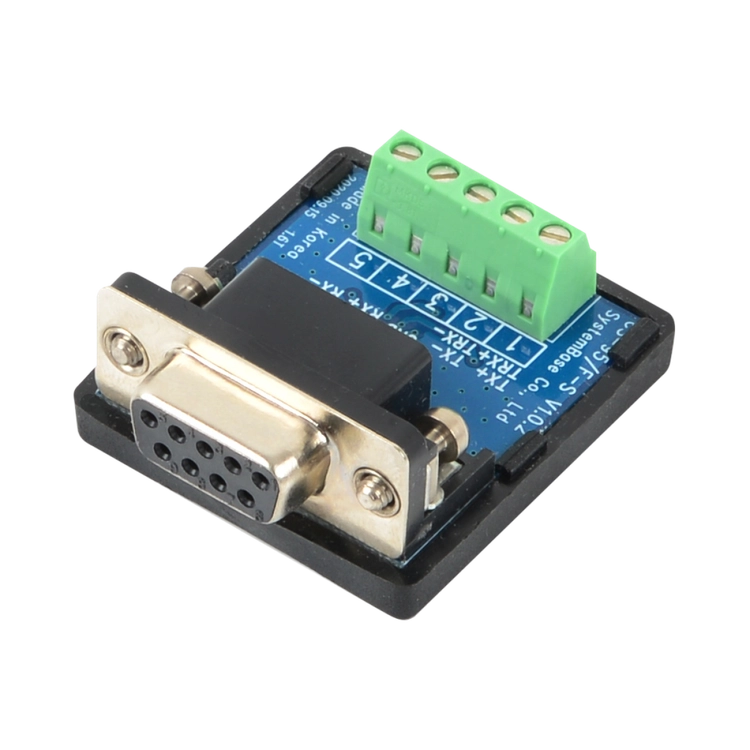

CS-95/F-S는 DB9(Female) 스크류 5Pin Terminal block으로 변환 시켜주는 젠터 타입의 서지프로텍터입니다. CS-95/F-S는 외부에서 발생 되는 노이즈에 대한 저감 기능과 시스템의 불량의 원인이 되는 서지에 대한 보호기능을 제공하고, 납땜없이 간편하게 케이블링 할 수 있도록 도와줍니다.
보호기능
| 사양 | ESD : Contact ±8kV ~ ±15kV, Air ±15kV ~ ±30kV Peak Pulse Current (8/20μs) : 11A Peak Pulse Power (8/20μs) : 350W Standards : IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-5 |
커넥터
| 사양 | DB9 Female Screw Terminal Block 5 Pin |
하드웨어
| 사양 | 크기 : 22 × 32 × 12 mm 무게 : 19g Rated Current : Max. 300mA 권장 케이블 규격 : Terminal Block 16 ~ 26 AWG |
동작환경
| 사양 | 동작 온도 : -40 ~ 85℃ 습도 : 5 ~ 95% Non-condensing |
핀 배치도

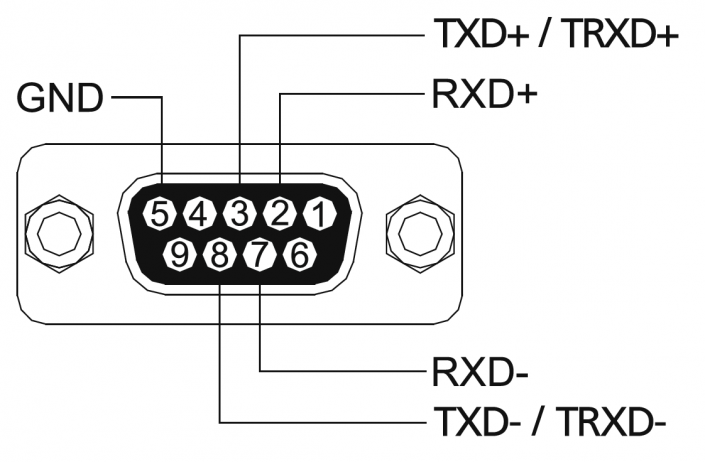

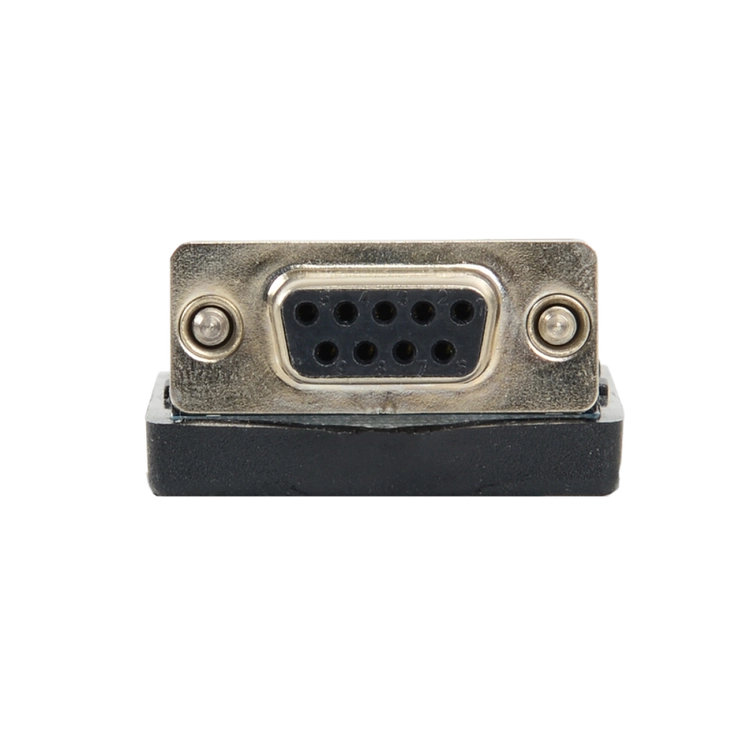

DB9

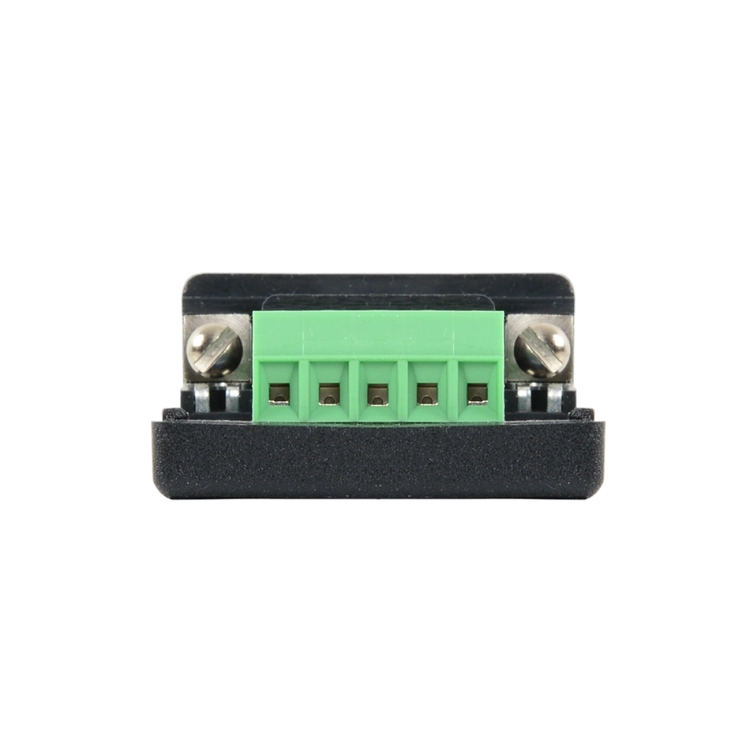

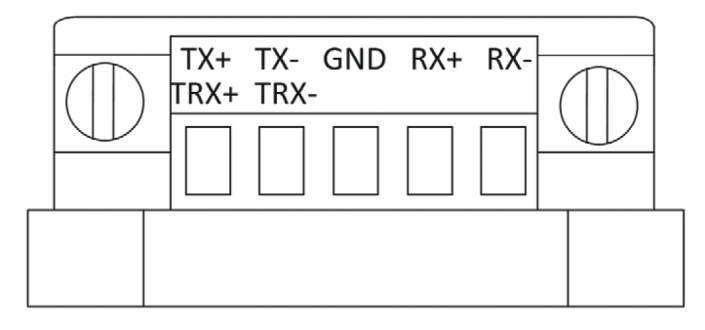

Terminal Block
