개요
CS-99/P-G는 DB9 Female을 DB9 Male로 연결해 주며 외부 전원을 DB9 특정 핀이나 1차측 일부 핀을 2차측 특정 핀으로 연결해 주는 젠더입니다. CS-99/P-G는 다양한 산업환경에서 사용되는 DB9 제품군의 효용성을 증대시키고, DB9을 통해 전원을 공급받는 제품의 활용 및 편리성을 증대시켜줍니다.
하드웨어
| 사양 | Connection Type : 1:1 Connection (※ CS-99/P-G의 1번, 6번, 8번 연결은 지원하지 않습니다) Power Connection : Pin No. 4, 7, 9 지원 Alter Connection : Pin 9 ⇒ 4 |
설정 및 인터페이스
| 사양 | Connection Setting : Using Jumper (Pitch 2.54mm) Power Input I/F : DC-Jack (Inner 2.1mm, Outer 5.5mm) Power Input I/F : Terminal Block (Pitch 5mm) |
커넥터
| 사양 | 1차측 : DB9 Female 2차측 : DB9 Male |
환경 및 외형
| 사양 | 크기 : 70.5(W) × 30.8(L) × 21(H) mm 무게 : 27g 동작 온도 : -40 ~ 85℃ 습도 : 5~90% Non-condensing |

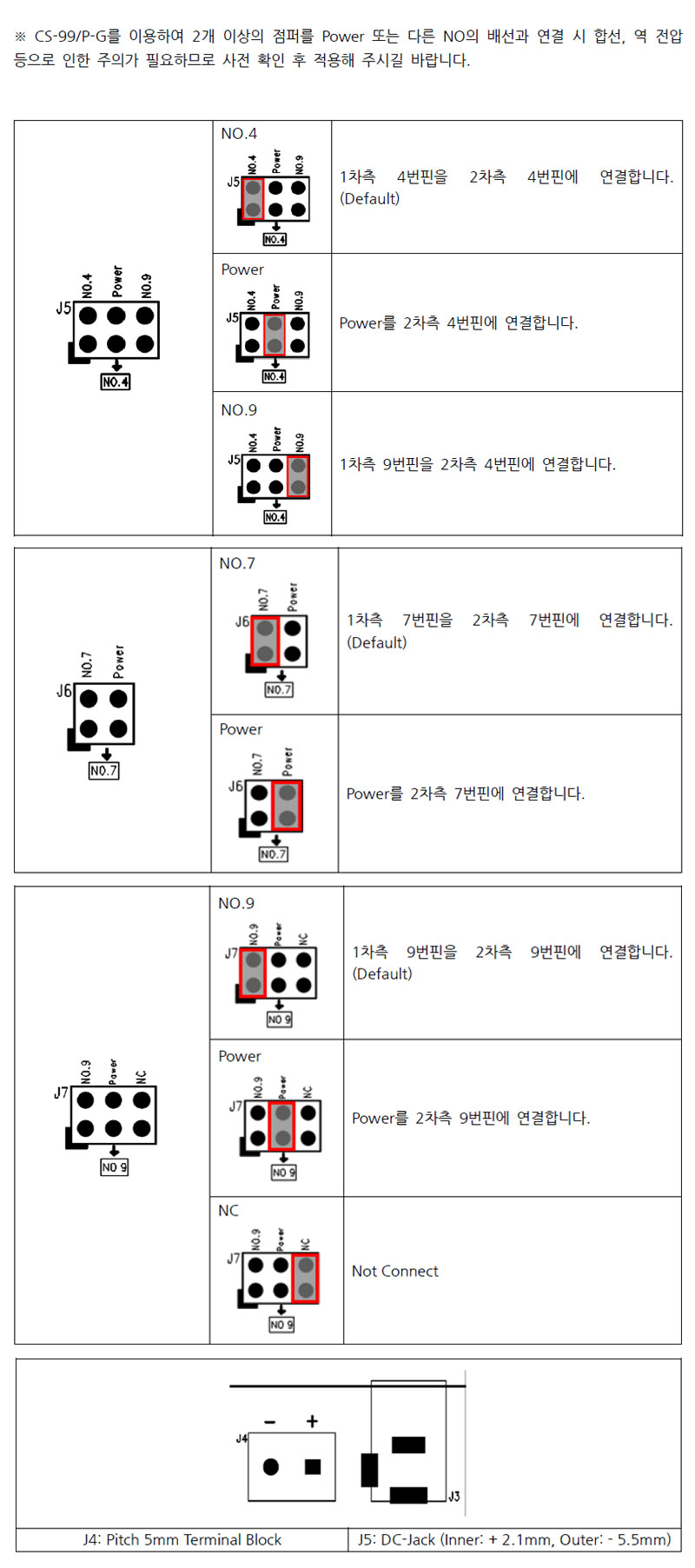

핀 배치도

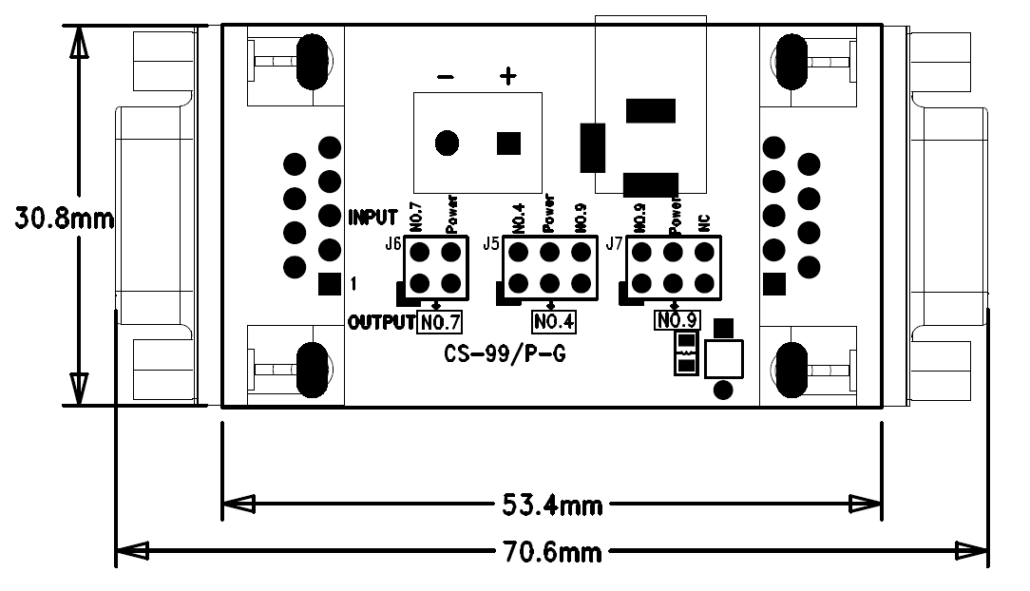

치수도
동영상
