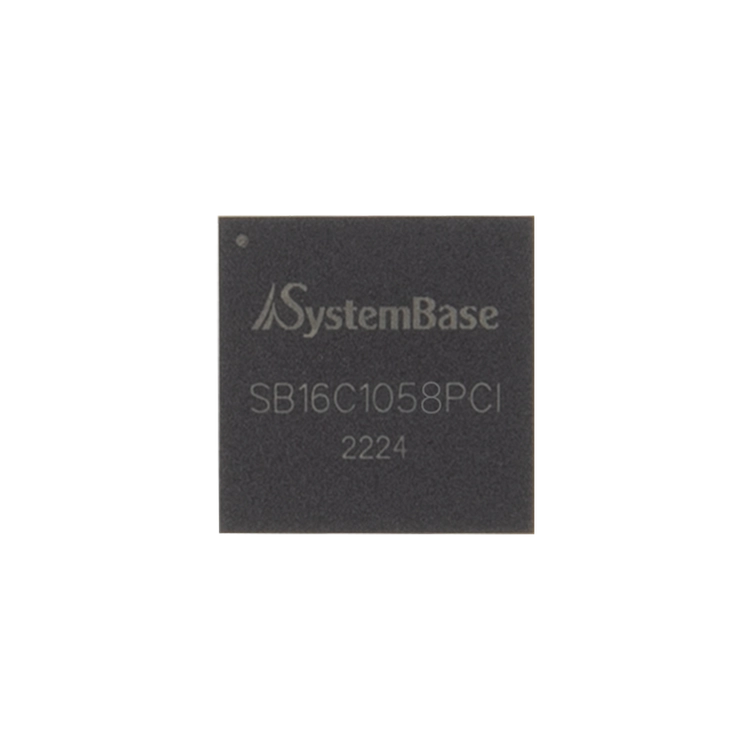

SB16C1058PCI_FBGA176은 어떤 외부의 추가 로직 없이 PCI 버스를 사용해서 8개의 비동기 시리얼 통신 포트를 사용할 수 있게 합니다. 이것은 소비자가 쉽고 간단하게 8개의 시리얼 멀티포트 제작을 위한 one-chip 솔루션을 제공합니다. SB16C1058PCI_FBGA176에는 256바이트의 송수신 FIFO를 가진 8개의 UART가 들어있습니다. 이 제품은 global interrupt와 RS422/485의 Auto toggling을 위한 전용 제어핀을 가지고 있습니다. 256 바이트의 FIFO는 CPU의 과부하를 줄여주고 데이터의 처리량을 늘여줍니다.
Block Diagram
SB16C1058_FBGA176은 256바이트의 송수신 FIFO를 가지고 있어서 CPU의 소프트웨어 과부하를 줄여줍니다.이 FIFO 때문에 시스템은 보다 안정적으로 작동합니다. 이 제품은 2가지의 FIFO 모드를 가지고 있습니다. 하나는 64 바이트 모드이고 다른 하나는 256 바이트 모드입니다. FCR (FIFO Control Register)과 AFR (Additional Feature Register)를 통해서 이 기능을 사용할 수 있습니다. 그리고 레지스터를 통해서 송신 FIFO의 트리거 레벨을 선택할 수 있습니다.
SB16C1058PCI_FBGA176에는 각각의 UART마다 2종류의 auto toggling 신호가 있습니다. 이 두 신호는 RS422와 RS485 시스템에서 추가 로직들을 줄여줍니다. 따라서 소프트웨어 엔지니어들은 초기 세팅 없이 버스 네트워킹을 제어할 수 있습니다.
SB16C1058PCI_FBGA176은 PCI와 UART 사이의 빠른 변환 속도를 가지고 있습니다. 이 속도는 시스템의 성능과 관련이 있다. 아래 그림은 SB16C1058PCI_FBGA176의 zero-wait PCI 변환 속도를 보여줍니다. 2번째 단의 첫번째 지연은 필수적입니다. 그러나 경쟁사제품이 PCI 리드 싸이클을 위해 2번의 지연 싸이클을 더 갖는 반면에 SB16C1058PCI_FBGA176은 그러한 지연 싸이클이 불필요합니다. 그리고 SB16C1058PCI_FBGA176은 IOW, IOR응답 속도가 24ns로 가장 빠른 속도를 보여줍니다.
자사의 PCI 코어는 매우 좋은 전기적인 특성들을 갖습니다. SB16C1058PCI_FBGA176은 33MHz 뿐만 아니라 66MHz PCI 버스에서도 동작합니다. 그리고 PCI와 PCI-X 슬롯에서도 작동합니다.
| 특징 | PCI 로컬 버스 표준 사양 2.3 호환 PCI 타겟 컨트롤러 내장 33/66MHz PCI 32비트 버스 지원 출력 0-wait/입력 1-wait 지연으로 초고속 PCI 버스 동작 지원 전기적으로 PCI 로컬 버스 사양 3.0 호환 (PCI 및 PCI-X 버스에서동작 가능) UART를 효율적으로 제어 및 모니터링 할 수 있는 옵션 레지스터 제공 외부 시리얼 롬으로부터 PCI 컨피규레이션 헤더 데이터를 로드 가능 |
| 특징 | 256 바이트 송수신 FIFO를 가진 SB16C1050 UART 코어 8개 내장 16C550 및 16C650 레지스터 구조와 호환 RS422 및 RS485 버스 자동 입출력 개폐 기능인 오토 토글 기능 지원 최대 5.3Mbps까지 통신 가능 (시스템 클럭 85MHz까지 지원) HW 및 SW 흐름 제어 지원 (Auto-RTS/Auto-CTS 및 Xon/Xoff) SW흐름 제어 기능으로 Xoff 문자 전송 후, 계속 데이터가 전송되어 올 때, Xoff 재전송 기능 아무 문자나 수신되어도 통신을 재개하는 Xon-any 기능 지원 |
| 특징 | 3.3V 동작, 5V 신호 입력 가능 176핀 FBGA 패키지 |
| 응용 분야 |
|
