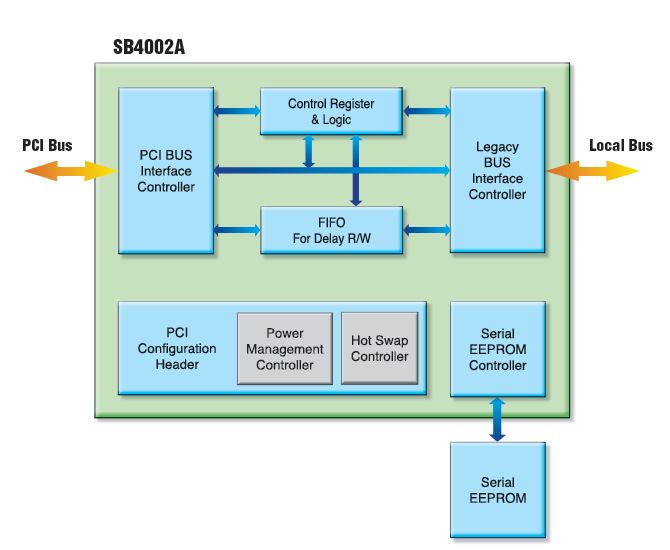

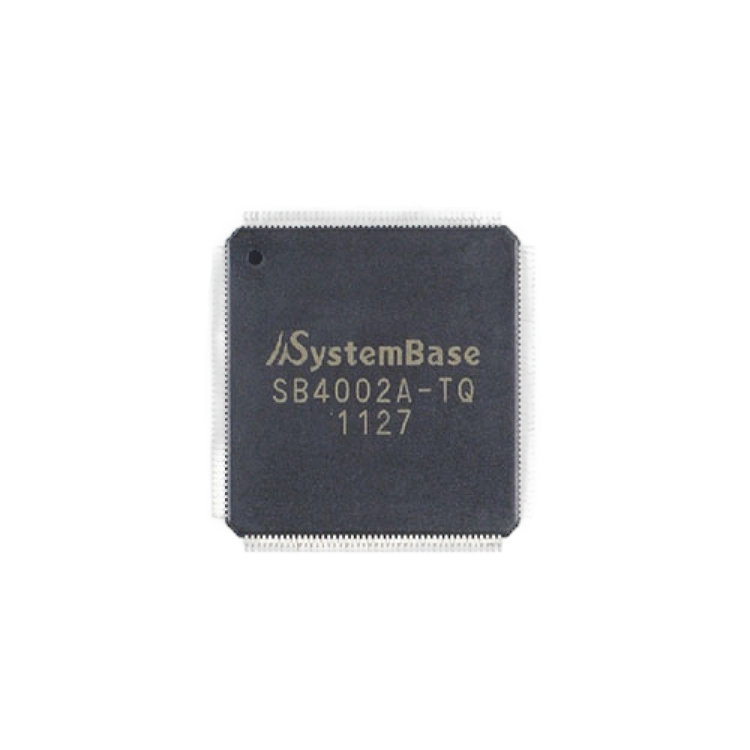

SB4002A는 PCI Spec V2.3을 지원하는 범용 PCI Target Controller 입니다. PC 본체에 케이스를 열어 내부를 보면 여러개의 백색 커넥터가 보입니다. 이 백색 커넥터가 PCI 버스를 외부에 전달하여 주는 인터페이스 부분입니다. 이 커넥터에서 제공되는 PCI 버스 신호를 이용하여 사용자는 PC 내부에 없는 기능을 PC 내에 설치 가능한데, 이런 기능을 제공해주는 것이 PCI 용 카드(예 : VGA 카드, 내장형 모뎀 등)입니다.PCI 버스에 맞는 PCI 용 카드를 개발하는 것은 고도의 능력을 보유한 기술자가 개발하거나 이미 개발된 PCI 버스 인터페이스 기능에 원하는 기능이 내장된 칩을 이용해야 합니다. SB4002A는 PCI 버스에 인터페이스 할 수 없는 범용 I/O 반도체나 메모리를 PCI 버스에 인터페이스 할 수 있게 하는 칩입니다. 일반적인 입출력 구조를 가지고 있는 I/O 반도체나 메모리를 업계에서 Legacy Device라 부릅니다. SB4002A는 PCI 버스와 이런 Legacy Device를 연결 시켜주는 기능을 가진 범용 칩입니다. 시스템베이스는 지난 수년간 PCI Target Interface Core를 직접 개발하여 왔으며 이를 당사 제품에 채용하여 안정성을 확보하였습니다. 이를 일반 개발자들이 PCI 버스용 제품으로 개발할 수 있게 만든 것이 SB4002A이며, 이는 국내 최초이자 유일한 시리얼반도체입니다. 이를 이용하여 개발하는 경우에는 개발기간의 단축과 개발의 용이함을 얻을 수 있으며 당사의 기술 지원을 받으면 훨씬 쉽게 개발할 수 있습니다. 특히 타사의 칩이 PCI Target Interface 동작속도를 33MHz만 지원하지만 SB4002A는 그보다 2배나 빠른 66MHz까지 지원하여 고속 동작이 필요한 제품을 개발하는데 최적이라 할 수 있습니다.
SB4002A는 다양하고 진보된 기능을 다양한 현장에서 적용할 수 있다. 이 기능은 쉽고 간단하게 개발할 수 있고 강력한 설계가 가능하다. 아래의 특징은 SB4002A를 통해서 강력한 기능을 유일하게 동작합니다. SB4002A의 데이터 시트를 참조하여 확인 할 수 있습니다.
기존의 PCI 인터페이스 칩은 오직 33MHz로 동작을 합니다. 그러나 SB4002A는 66MHz로 동작하며, 33MHz 장비와 66MHz 두 가지 모델로 선택하여 업그레이드할 수 있습니다. 그럼에도 불구하고 이 신호들은 안정된 기능을 가지며 최대 초당 264MByte를 지원합니다. 다른 칩들보다 매우 빠르게 동작합니다.
기본적으로 PCI bus는 Little Endian으로 동작됩니다. 그 이유는 주변 장치들이 Little Endian 을 지원되고 연결되어 있기 때문입니다. SB4002A 는 Little Endian 데이터와 Big Endian 데이터 부분의 변환 기능이 제공됩니다.

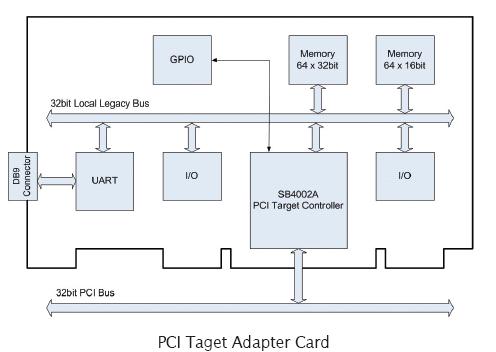

SB4002A는 기본 5가지의 어드레스 레지스터와 메모리, 입출력을 지원합니다. 그리고 서로의 영역에 CS(chip select)를 가지며 5개의 인터럽트 라인으로 가지고 있습니다. 개발자들은 원하는 공간을 사용할 수 있습니다. 그 기능은 SB4002A를 사용시 포함된 UART, 메모리, 입출력포트, PCI Target Adapter Card 예제들을 통해 보여줄 수 있습니다.
SB4002A는 실시간 처리와 지연 처리를 지원합니다. 실시간 처리는 데이터 처리가 PCI 버스 전송을 통해 실행되며 주변 버스에 PCI 버스 전송 처리와 동일한 시간에 전송됩니다. 그리고 지연 처리 전송은 주변장치의 동작 속도가 늦은 경우 사용되는데, 먼저 PCI 버스 사이클을 통해 해당 동작을 요구 후, 다른 PCI 버스사이클 통해 그 요구에 대한 응답이 처리되도록 합니다.
SB4002A는 PCI 전력관리 인터페이스 1.1 버전을 지원합니다.
CompactPCI 는 현재의 PCI 버스가 채용된 산업용 컴퓨터에서 사용되는 산업용 PCI 버스 표준 사양이며, PICMG 단체에 의해서 정의됩니다. 이 사양은 현재의 PCI 버스 사양에서 전기적이거나 물리적인 특성이 제외된 버스 프로토콜을 채택하여 사용됩니다. 그리고 CompacPCI 사양에서 정의된 Hot Swap 주된 기능은 산업용 CompactPCI를 강화시킬 목적으로 정의되었습니다. 그 기능은 CompactPCI 보드를 CompacPCI 슬롯을 가지고 있는 산업용 컴퓨터의 전원을 제거하지 않은 상태에서 삽입하거나 제거가 가능한 사양입니다. SB4002A 는 CompactPCI Hot Swap Specification 1.0을 따릅니다.
SB4002A는 7개의 GPIO를 제공합니다. GPIO 7개를 제어할 목적으로 SB4002A는 GPIO 사용가능 레지스터와 입출력 레지스터를 제공하고 있습니다.

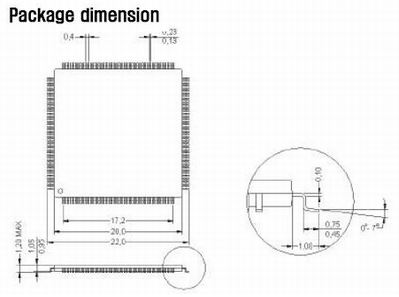

| 특징 | PCI 로컬 버스 사양 2.3 호환 최대 264MByte/sec의 PCI Burst 전송 지원 (32비트 버스 @ 66MHz) ISA 버스와 유사한 로컬 시스템 버스 지원(최대 66MHz 트랜젝션 스피드 제공) 로컬버스의 데이터를 8비트, 16비트, 32비트 선택 가능하며, little 또는 big endian 선택 가능 PCI Power Management 1.1 지원 CompactPCI 및 CompactPCI 핫 스왑 지원 최대 5개의 로컬 어드레스 영역 지원 (I/O 또는 메모리 영역으로 설정 가능) 5개의 칩 셀렉트 신호와 인터럽트 제공 로컬 버스 읽기 및 쓰기 타이밍도 조정 가능 PCI 내부 FIFO를 사용해 지연된 읽기 및 쓰기 기능 제공 외부 시리얼 롬으로부터 PCI 컨피규레이션 헤더 데이터를 로드 가능 전기적으로 PCI 로컬 버스 사양 3.0 호환 (PCI 및 PCI-X 버스에서 동작 가능) 3.3V 동작, 5V 신호 입력 가능 176핀 TQFP 패키지 |
| 적용 분야 | 다양한 PCI 타겟 어댑터 카드 Digital I/O, Analog I/O 카드 스토리지 카드 데이터 콘트롤 카드 시리얼 멀티포트 |
