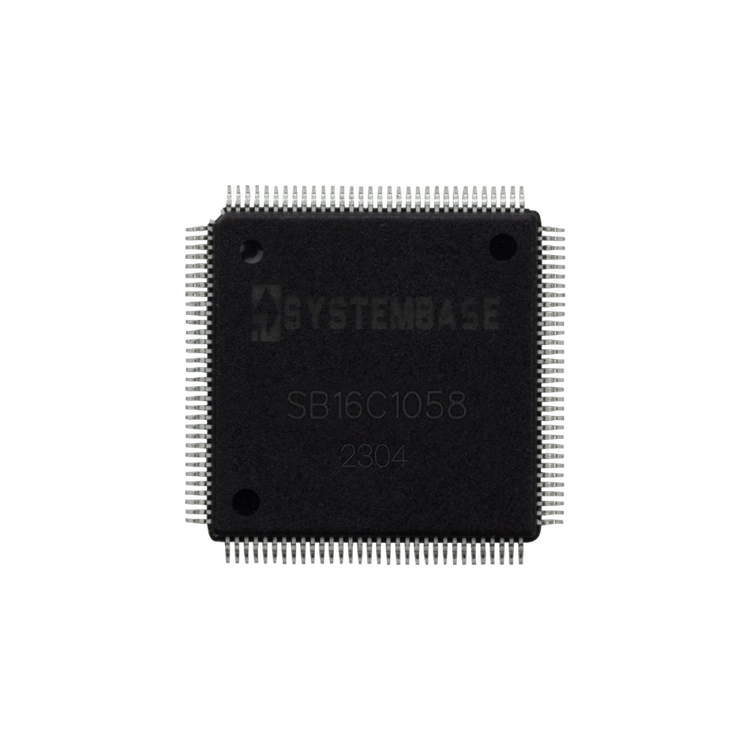

SB16C1058은 256Byte 송수신 FIFO가 내장된 8채널 UART(Universal Asynchronous Receiver Transmitter: 범용 비동기 송수신기)컨트롤러입니다. 최고 5.3Mbps 속도까지 통신이 가능합니다. RS422 및 RS485 통신에서 하드웨어적으로 자동 입출력 개폐를 제어해주는 오토 토글(Auto Toggle) 기능을 지원합니다. SB16C1058이 제공하는 256Byte 송수신 FIFO를 활용하면 CPU의 Overhead를 감소시킬 뿐 만 아니라 많은 데이터를 빠르게 처리할 수 있습니다.
다양한 현장 및 어플리케이션에서 SB16C1058이 제공하는 강력하고 향상된 기능을 손쉽게 적용할 수 있습니다. SB16C1058은 256Byte FIFO, 효과적인 인터럽트 관리 등 다양한 기능을 제공하여 고속의 데이터 통신에서도 최고의 효율을 가질 수 있습니다. 또한 다수의 채널의 통신이 이루어질 때 시스템에 부하를 적게 주어서 더욱 효과적으로 시스템을 운용할 수 있게 해 줍니다. 이에 대한 자세한 내용은 SB16C1058 데이터 시트에서 확인하실 수 있습니다.
SB16C1058은 256Byte의 FIFO를 내장하고 있으며 CPU의 과도한 접근을 미연에 방지하여 시스템의 과부하를 경감시킬 수 있습니다. 또한 FCR 및 AFR, TTR, RTR등 다양한 FIFO 설정 레지스터를 통해 어플리케이션에 맞는 다양한 설정을 적용할 수 있습니다. 이에 대한 자세한 내용은 SB16C1058 데이터 시트에서 확인하실 수 있습니다.
8개의 UART로 구성된 SB16C1058은 내부적으로 각 UART 별 INT가 지정되어 있으며, 인터럽트를 활용하기 위한 다양한 인터럽트 설정 기능을 제공하고 있습니다. 내부의 8개 UART 인터럽트와 1개의 외부로 연결되는 Global 인터럽트를 효율적으로 활용하기 위해 SB16C105이 제공 하는 GISR, GICR, ISR, IER등 인터럽트 관리 레지스터 통해 인터럽트 Poll / Mask 등 유용한 여러 기능을 손쉽게 활용 할 수 있습니다. 이에 대한 자세한 내용은 SB16C1058 데이터 시트에서 확인 하실 수 있습니다.
Xon/Xoff는 소프트웨어 흐름제어 기능으로, 신호 라인을 통해 상호 약속된 Xon/Xoff문자를 통해 송신 개시 및 중단을 제어합니다. SB16C1058은 소프트웨어 흐름 제어 기능 Xon/Xoff를 지원하며 이에 관련된 XON, XOFF, XRCR등의 레지스터를 활용하면 자동으로 흐름제어를 관리할 수 있습니다. 또한 Xoff 문자를 송신한 후에도 계속해서 데이터가 수신될 때에는 자동으로 Xoff문자를 재전송해주는 기능을 탑재하고 있습니다. 그리고 송신을 재개하기 위해 지정한 Xon 문자 외에 아무 문자를 받더라도 송신을 재개하는 Xon-any 기능을 탑재하고 있습니다. 이에 대한 자세한 내용은 SB16C1058 데이터 시트에서 확인 하실 수 있습니다.
RTS/CTS는 하드웨어 흐름제어 신호선으로, RTS/CTS신호에 따라 송신 개시 및 중단을 제어합니다. Auto-RTS 기능은 수신 FIFO 레벨의 설정에 따라 상대방 송수신을 제어하는 RTS 핀의 출력을 자동으로 제어하고, Auto-CTS 기능은 CTS 입력 값을 모니터링 하여 상대방의 흐름제어 요청 신호인 RTS 출력 값에 따라 자동으로 송신 개시 및 중단을 수행하는 기능입니다. 이에 관련된 FSR, EFR등의 레지스터를 통해 흐름제어와 관련한 유용한 여러 기능을 손쉽게 활용할 수 있습니다. 이에 대한 자세한 내용은 SB16C1058 데이터 시트에서 확인하실 수 있습니다.
| 특징 | 256 바이트 송수신 FIFO를 가진 SB16C1050 UART 코어 8개 내장 RS422 및 RS485 버스에서 하드웨어적으로 자동 입출력 개폐 기능인 오토 토글 기능 지원 16C550 및 16C650 레지스터 구조와 호환 최대 5.3Mbps까지 통신 가능 하드웨어 흐름제어 지원 (Auto-RTS/Auto-CTS) 소프트웨어 흐름제어 지원 Xoff 자동 재전송 지원 Xon-any 기능 지원 8개 채널 글로벌 인터럽트 기능 지원 인터럽트 벡터 처리 기능 지원(Mask/Poll) 저전력 슬립 모드 지원 통신 링크 고장 진단용 진단 모드 지원 3.3V 동작, 5V 신호 입력 가능 128핀 LQFP 패키지 지원 (14×14) |
| 하드웨어 흐름제어 | Auto-RTS / Auto-CTS 지원 |
| 소프트웨어 흐름제어 | Xon/Xoff, Xon-any, Xoff 자동 재전송 지원 |
| 인터럽트 기능 | Global Interrupt, Interrupt Vector(Mask/Poll) 지원 |
| Auto Toggle | RS422/RS485 자동 입출력 개폐 기능 지원 |
| UART 코어 | SB16C1050 UART Core × 8 |
| FIFO | 256Byte Tx / Rx FIFO |
| 통신 속도 | 최대 5.3Mbps |
| 전원 | 3.3V 동작, 5V 입력 지원 |
| 패키지 | 128핀 LQFP (14×14) |
| 적용 분야 | 시리얼 멀티포트 카드 (RS232 / RS422 / RS485) 원격 접속 서버 (PSTN) 공장자동화 및 프로세스 제어 이더넷 네트워크를 통한 시리얼 포트 변환 장치 네트워크 관리 서버 (콘솔 서버) POS 시스템 |
