개요

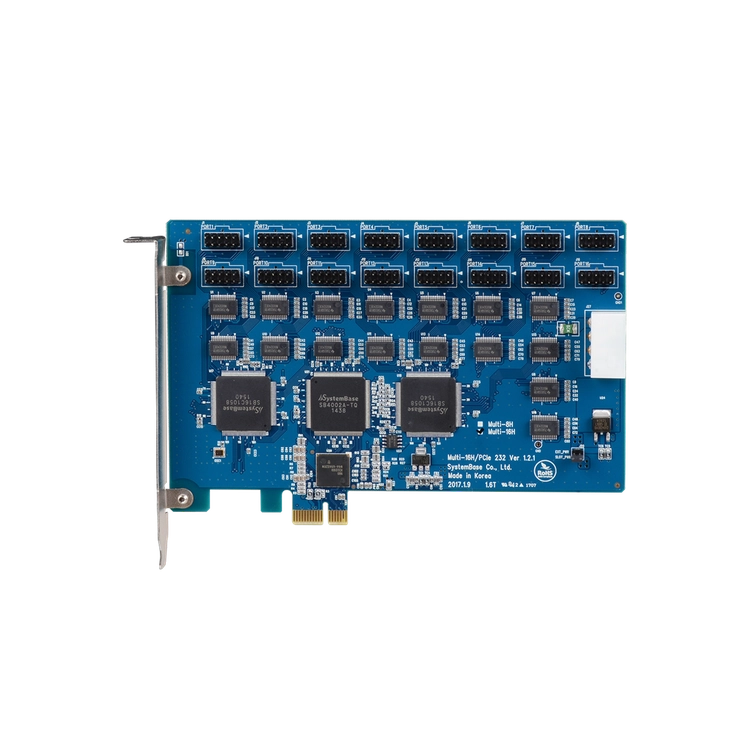

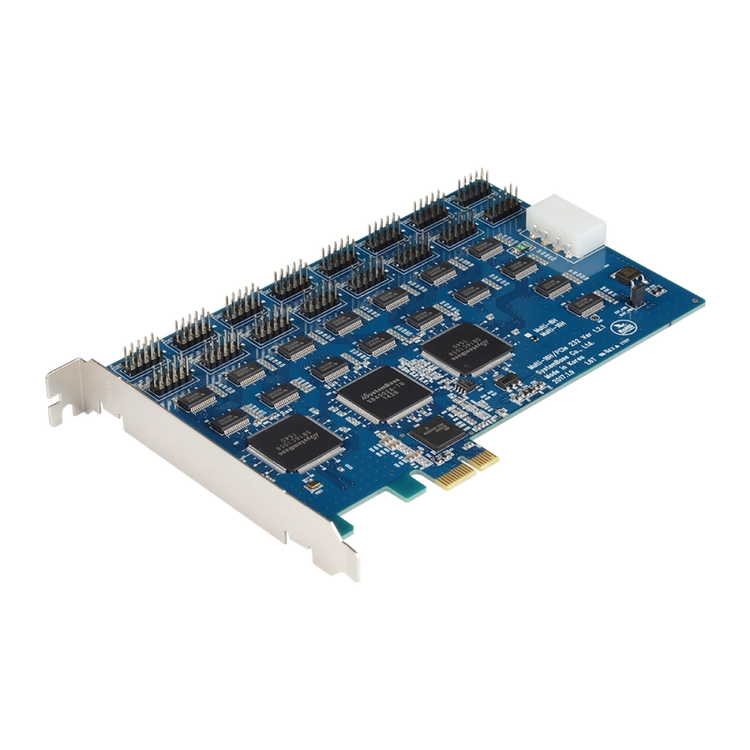

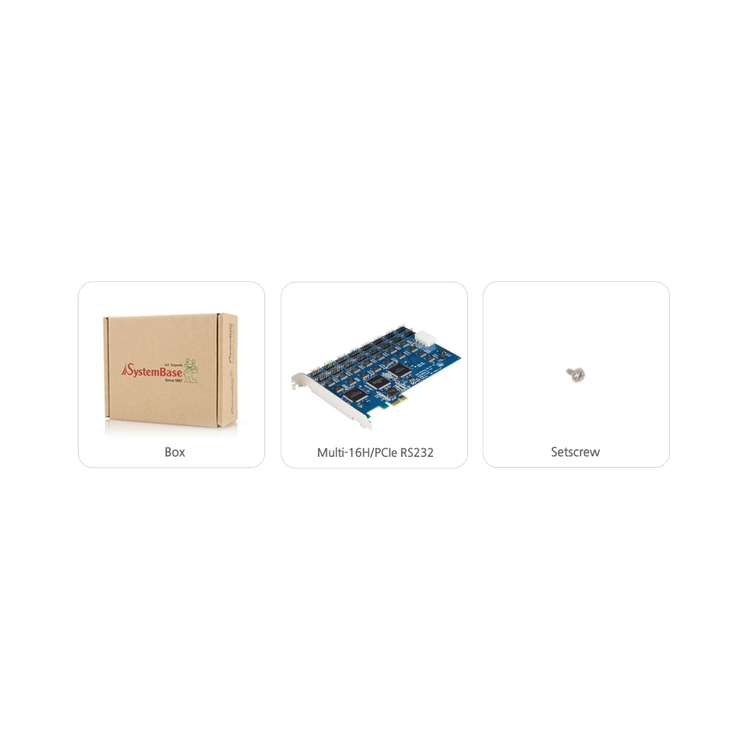

Multi-16H/PCIe는 시스템베이스가 개발한 강력한 반도체인 SB4002A와 SB16C1058을 장착한 시리얼 통신 카드입니다. 각 16개 포트는 RS232 신호(TXD, RXD, DSR, DTR, DCD, CTS, RTS, RI, GND)를 제공합니다. SB16C1058은 UART로 세계 최대 크기의 256-바이트 사이즈를 가진 송수신 FIFO를 가졌으며, 고속의 통신속도에서도 오버런을 발생시키지 않는 성능을 보유하고 있습니다. 또한 시리얼 통신에 필요한 다양하고 부가적인 기능들을 내장하고 있어 신뢰성이 높습니다. 사무자동화, 공장자동화 등 다양한 분야에서 사용됩니다.
버스 인터페이스
| 사양 | PCI Express Base Specification Rev 2.3 |
시리얼
| 인터페이스 | RS232 |
| 통신 포트 수 | 16 (10핀 헤더) |
| 최고 통신 속도 | 최고 921.6 Kbps (Full Throughput 경우 230.4kbps 권장) |
| 신호선 | TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI |
| 데이터비트 | 5, 6, 7, 8 |
| 스탑비트 | 1, 2 |
| 패리티 | None, Even, Odd |
| 보호 기능 | ±15KV 충격 전기신호로부터 자체 보호 |
| 흐름 제어 | 하드웨어 또는 소프트웨어에 의한 RTS/CTS, XON/XOFF 제어 |
하드웨어
| PCI/PCIe 컨트롤러 | SB4002A |
| UART 컨트롤러 | SB16C1058 |
| 시리얼 커넥터 | 10Pin Header (2.54mm pitch, 2X5) |
소프트웨어
| 운영체제 | Windows 8 이상 Windows Server 2012 이상 리눅스 (지원 커널 자료실 매뉴얼 참조) |
| 유틸리티 | Testview |
동작환경
| 동작 온도 | 5~50℃ |
| 보관 온도 | -20~60℃ |
| 습도 | 20~80% 비 응축 |
인증
| 인증 | KC |

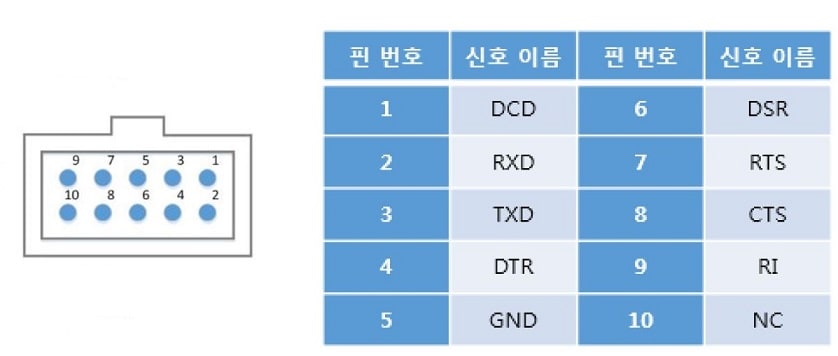

핀 배치도

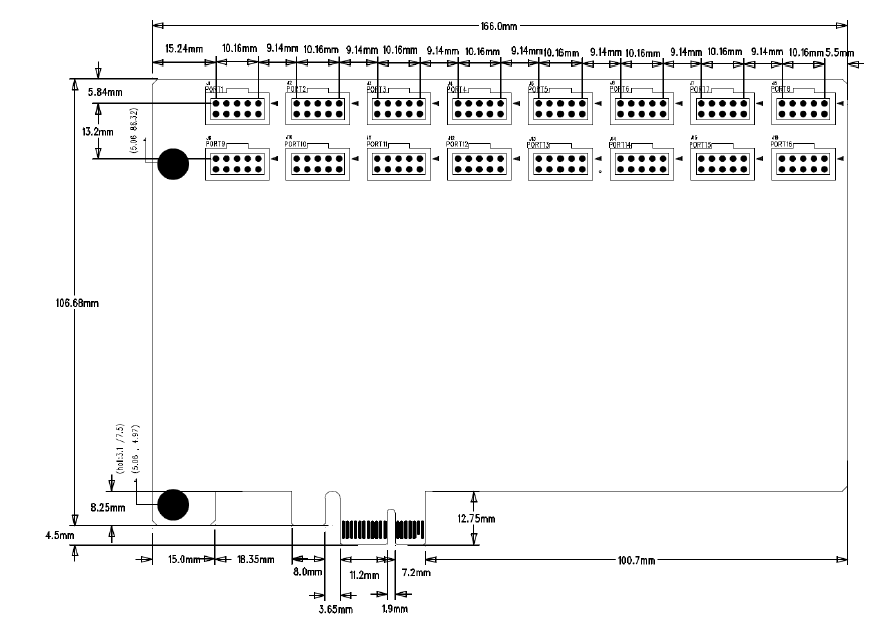

치수도
