Multi-8C/PCIe는 시스템베이스 가 개발한 강력한 반도체인 SB16C1058PCI를 장착한 시리얼 통신 카드 입니다. SB16C1058PCI 반도체는 PCI 버스 전용 UART로 세계 최대 크기의 256-바이트 사이즈를 가진 송수신 FIFO를 가졌으며, 통신 속도 921.6Kbps에서도 오버런을 발생시키지 않는 성능을 보유하고 있습니다. 또한 시리얼 통신에 필요한 다양하고 부가적인 기능들을 내장하고 있어 추가적인 부품이 필요하지 않아 적은 수의 부품으로 회로를 구성할 수 있어 신뢰성이 높습니다. Multi-8C/PCIe는 RS232와 RS422/RS485(Combo)를 통신 인터페이스를 지원하는 2가지 모델이 있으며, 사무 자동화, 공장 자동화용 등 다양한 부문에서 사용됩니다.

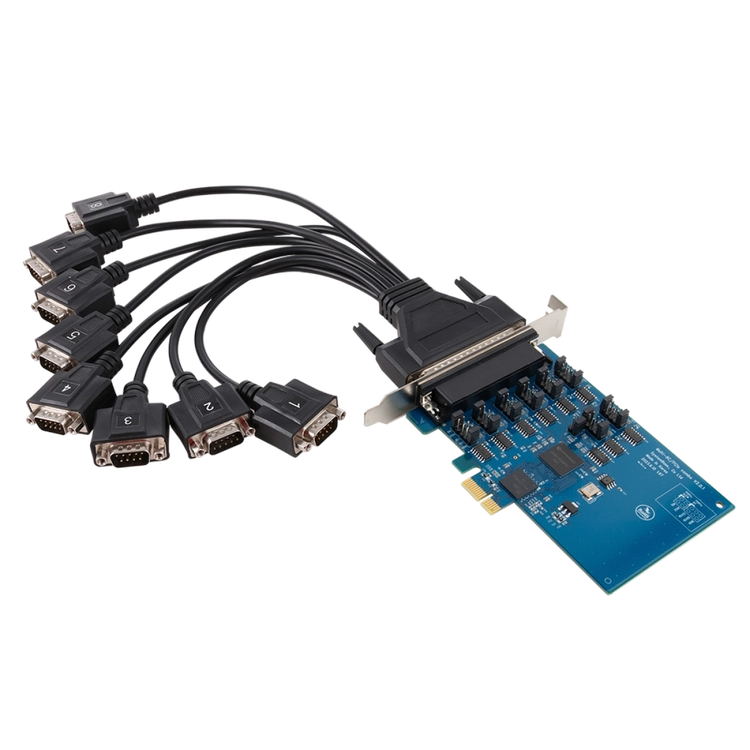

Multi-8C/PCIe COMBO는 하나의 PCI Express 카드로 최대 8개의 RS422/RS485 시리얼 포트를 제공합니다. 사무 자동화, 공장 자동화, 산업용 제어 시스템 등 다수의 시리얼 장비를 안정적으로 연결해야 하는 환경에 적합합니다. 일반 PC 전용 제품으로 슬림 PC에는 사용할 수 없습니다.
Multi-8C/PCIe COMBO는 RS422/RS485 통신을 위한 오토 토글링 기능을 제공합니다. 이 기능은 RS422 멀티드롭 네트워크나 RS485 네트워크에서 출력 신호 간 충돌을 방지하는 역할을 하며, 하드웨어 또는 소프트웨어 방식으로 제어할 수 있어 간단한 설정만으로 편리하게 사용할 수 있습니다.
RS422/RS485 인터페이스 통신 시 슬루 레이트 제한 기능을 제공하여 데이터 통신 중 발생할 수 있는 전자파 방출을 억제할 수 있습니다. 이 기능은 의료기기, 연구실, 산업용 장비 등 전자파에 민감한 환경에서 장비 오동작이나 통신 오류를 줄이는 데 유용합니다. 단, 슬루 레이트 제한 기능을 활성화하면 최고 통신 속도는 250Kbps로 제한됩니다.

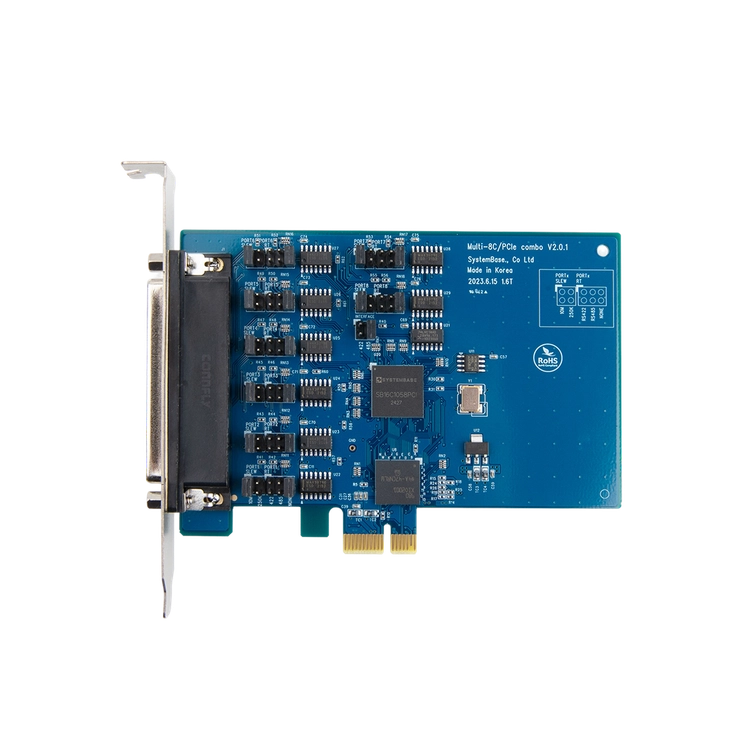

SB16C1058PCI 컨트롤러는 256바이트 송수신 FIFO와 다양한 시리얼 통신 기능을 내장하고 있어 추가 부품 구성을 줄이고 회로 신뢰성을 높일 수 있습니다. 또한 ±15KV 충격 전기 신호로부터 자체 보호 기능을 제공하여 산업 현장에서도 안정적인 통신 환경을 지원합니다.
| 사양 | PCI Express Base Specification Rev 2.0 |
| 인터페이스 | RS422 / RS485(COMBO) |
| 통신 포트 수 | 8 |
| 최고 통신 속도 | 최대 921.6Kbps |

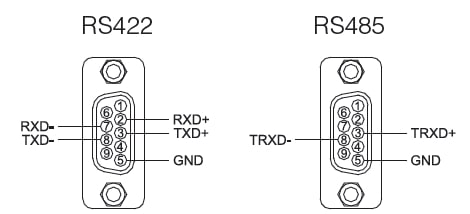

| 신호선 | RS422: TXD+, TXD-, RXD+, RXD- RS485: TRXD+, TRXD- |
| 데이터비트 | 5, 6, 7, 8 |
| 스탑비트 | 1, 2 |
| 패리티 | None, Even, Odd |
| 보호 기능 | ±15KV 충격 전기 신호로부터 자체 보호 |
| 통신 신호 충돌 방지 | 하드웨어 또는 소프트웨어에 의한 오토 토글링 제어 |
| PCI 버스 컨트롤러 | SB16C1058PCI |
| 케이블 커넥터 | DB9 Male |
| 케이블 길이 | 320mm |
| 운영체제 | Windows 8 이상 Windows Server 2012 이상 Linux 지원 |
| 유틸리티 | TestView |
| 동작 온도 | 0℃ ~ 50℃ |
| 보관 온도 | -20℃ ~ 80℃ |
| 습도 | 5 ~ 95% 비응축 |
| 인증 | CE, FCC, KC |
