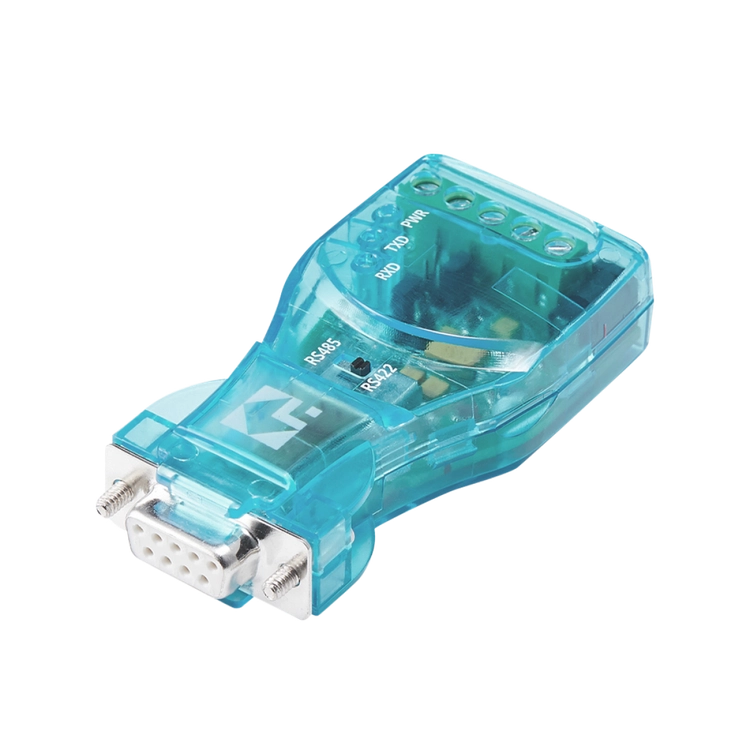

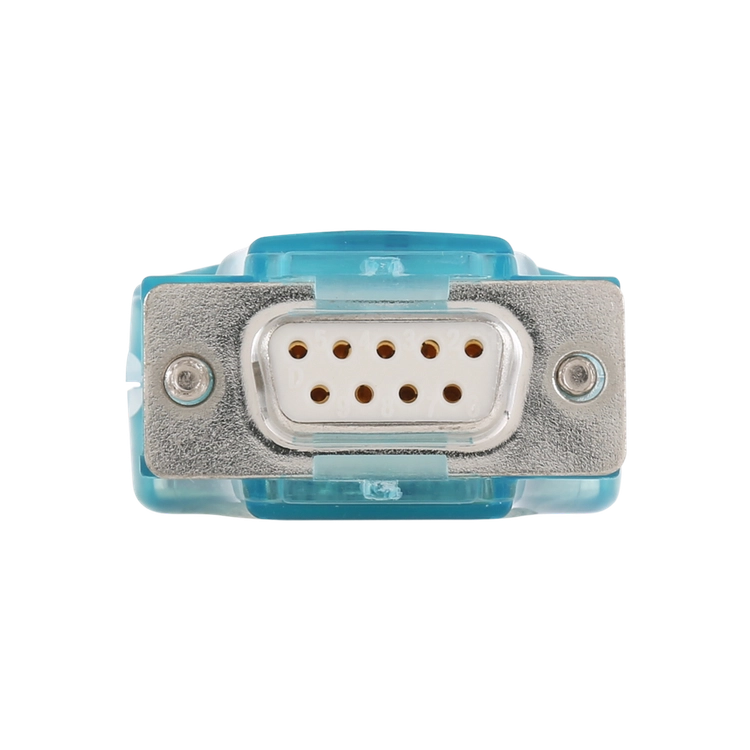

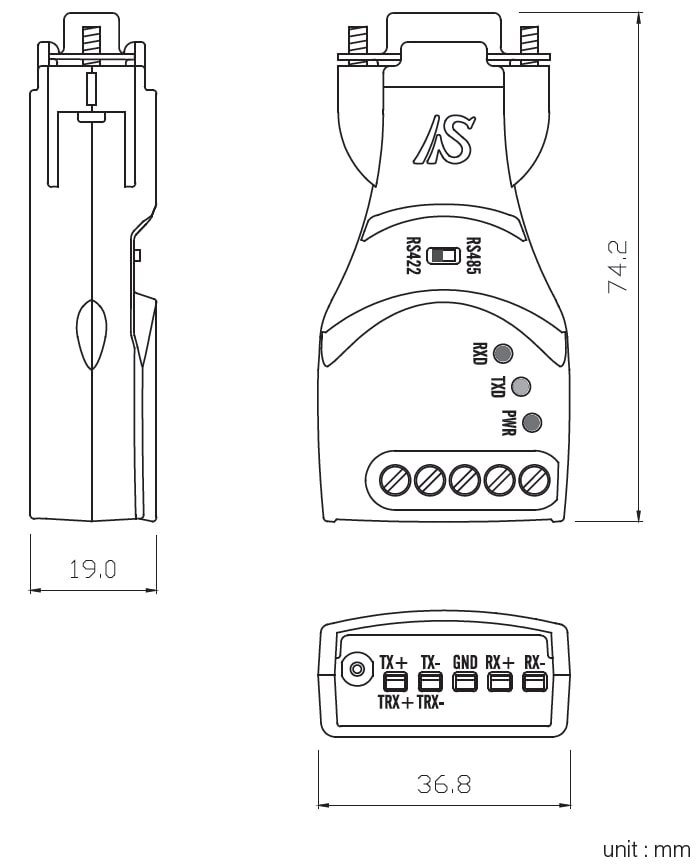

CS-428/9AT-PRO2는 RS232 신호를 RS422/RS485 신호로 변환 하거나 RS422/RS485 신호를 RS232 신호로 변환 시켜 주는 컨버터 입니다. RS232 신호의 통신 거리가 15m로 제한 받는데 현장에서는 이것 보다 훨씬 긴 거리를 통신해야 할 경우가 많습니다. 이 경우 통신 거리가 1.2Km인 RS422이나 RS485 통신 방식을 적용하면 되나 장비 자체에 RS232가 고정된 경우에는 적용 불가 입니다. 이 경우 간단히 CS-428/9AT-PRO2를 RS232 포트에 연결하기만 하면 추가적인 소프트웨어 작업이 필요 없이 해결하게 됩니다.
CS-428/9AT-PRO2는 RS422/RS485 통신을 위한 오토 토글링 기능을 제공 합니다. 이 기능은 RS422의 멀티드롭 망이 구성되거나 RS485 망에서 출력 신호끼리 충돌 나는 것을 막아주는 역할을 합니다. 이 기능이 하드웨어적으로 제공되기 때문에 인터페이스 모드 설정만 딥스위치로 설정해주면 자동으로 인터페이스 모드에 맞게 오토 토글링 기능을 지원 해주는 편리한 기능 입니다.
RS485에서는 일반적으로 Non-Echo 모드가 사용 됩니다. Non-Echo 모드란 특정 장치가 RS485 통신 선로에 데이터를 출력하는 동안 RS485 입력을 비 활성화 시켜 입력 신호를 차단 합니다. 그리고 출력을 시키지 않을 때는 입력을 활성화시켜 다른 외부 장치가 RS485 통신선로에 데이터를 출력하면 입력 받게 되는 것을 말합니다. 즉, 내가 데이터를 출력할 때는 데이터를 입력 받지 않고, 데이터를 출력하지 않을때만 데이터를 입력 받게 됩니다. 하지만 여기에 한가지 문제점이 내포하게 됩니다. 내가 출력한 데이터가 정상적으로 송신되었는지 확인할 길이 없다는 것입니다. 확인하는 방법은 출력 데이터를 받은 장치로부터 잘 받았다는 응답 신호를 받는 것입니다. 반면 내가 출력한 것을 확인할 수 있는 방식이 Echo 모드입니다. Echo 모드는 내가 출력한 데이터를 루프백시켜 다시 내가 받아 보낸 데이터와 동일한 상태이면 데이터가 제대로 송신 되었음을 의미합니다. 만약 출력한 데이터가 입력된 데이터와 같지 않을 경우에는 다시 출력하여 처리할 수 있습니다. 즉, Echo 모드에서는 입력 신호를 항상 활성화 시켜 두어 내가 보낸 데이터도 받고 다른 장치가 보낸 데이터도 받을 수 있게 만든 방식입니다.

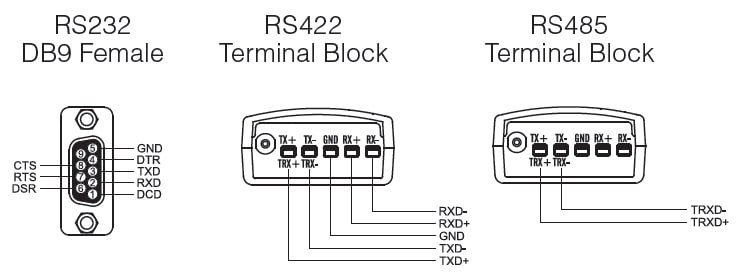

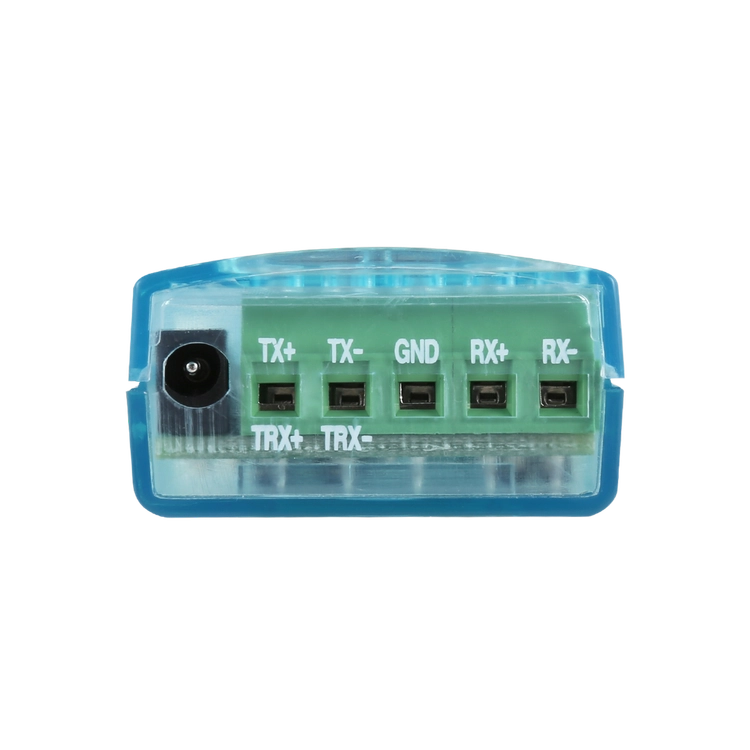

4선식 RS485는 RS422 멀티-드롭 모드와 결선방법과 사용방법이 동일합니다. 둘 사이의 차이점은 전기적인 특성이 다르지만, 최근 많은 IC 제조업체들이 동일한 칩에서 RS422과 RS485 기능을 구현하기 때문에 사용상의 차이점은 없습니다.
